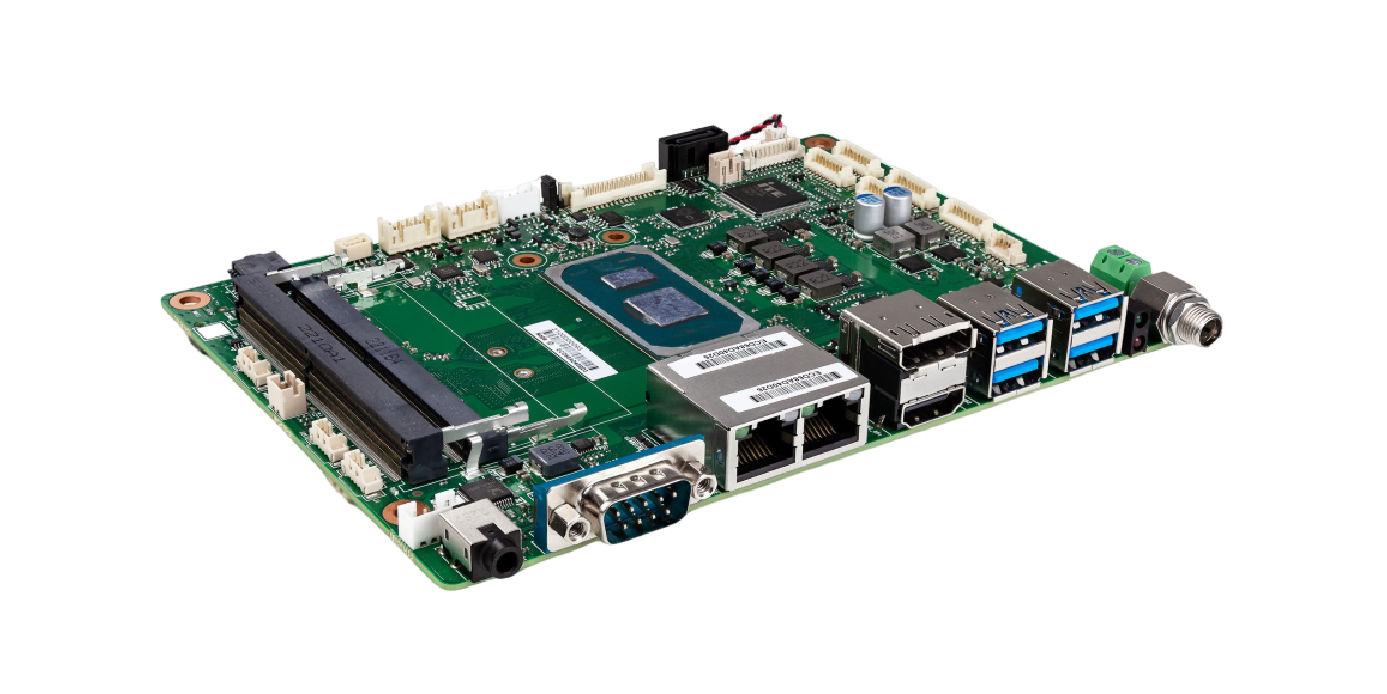

4寸工业主板-EBC-4013
★2条DDR4 SO-DIMM插槽，最大支持64GB
★M.2 2280 Key-M支持SATA/nVME自适应
★支持独立四显，HDMI+DP+LVDS+eDP
★标配2个Intel高速网络接口
★标配4个USB3.2 Gen2接口
★支持M.2 4G/5G模组，M.2 WiFi/BT
★采用高Tg宽温PCB材质
★可选工规级宽温-40~70℃
-
规格参数
CPU
板载Intel Celeron 6305/6305E
或 Intel Core i3-1115G4/i3-1115G4E
或 Intel Core i5-1135G7/i5-1145G7E
或 Intel Core i7-1195G7/i7-1185G7E
芯片组
Intel Tiger Lake UP3 SOC
内 存
2× DDR4 SODIMM内存插槽，最高支持DDR4-3200单根最大64GB
显示控制器
集成核显Intel UHD Graphics for 11th或 Iris Xe Graphics(依不同CPU)
显示接口
四显接口HDMI+DP+eDP+LVDS：
1 x LVDS: Dual Channel 18/24-bit, up to 1920 x 1200
1x eDP1.4 HBR3, up to 4096x2304x36bpp@60Hz；
（可选：MIPI-DSI v1.3 2.5GHz, up to 3200x2000x24bpp@60Hz）
1 x HDMI 2.0b, up to 4Kx2Kx24bpp@60Hz
1 x DP1.4a, up to 4096x2304x36bpp@60Hz or 5120x3200x24bpp@60Hz
存 储
1个SATA3.0+PWR 2pin 2.0mm
1个M.2 2280 Key-M支持SATA/nVME自适应
音 频
支持Mic-in+Line-out(单孔二合一）; 支持带功放数字音频输出(3W, 4Pin wafer)
网 络
2个RJ45网络接口（4KV浪涌防护）
LAN1: Intel i219V, LAN2: Intel i210AT/IT(工业级可选)
USB
后板边4个USB3.2 Gen2x1 10GbType-A,
I²C/I²S接口
3 x I2C 1Mbps, 1 x SMBus, 4Pin wafer接口
串口
6串口：COM1, COM2支持 RS232/422/485(BIOS设置) COM3~6支持RS232
CAN总线
1个CAN Bus 2.0 (3Pin wafer)
数字I/O
8位数字I/O接口（1x10Pin wafer）
TPM/TCM
板载加密芯片SLB9670支持TPM2.0
扩展总线
1个M.2 Key-B 3042/3052支持4G/5G (PCIe x1, USB2.0)
1个M.2 Key-E 2230 (PCIe x1, USB2.0)
工作环境大气条件
当使用常温内存和存储时：-10℃～60℃，相对湿度10%～85%，大气压85~105kPa
当使用宽温内存和存储时：-40~70℃，相对湿度10%～85%，大气压85~105kPa
储存环境大气条件
温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
Windows10，Windows11，Linux Ubuntu 21.04
电 源
DC+12V~24V 防脱螺丝的DC-Jack (BOM可选2Pin凤凰端子)电源指示灯、存储指示灯
PCB尺寸（LxW）
4寸：168mm(W)×120mm(D)
-
-
