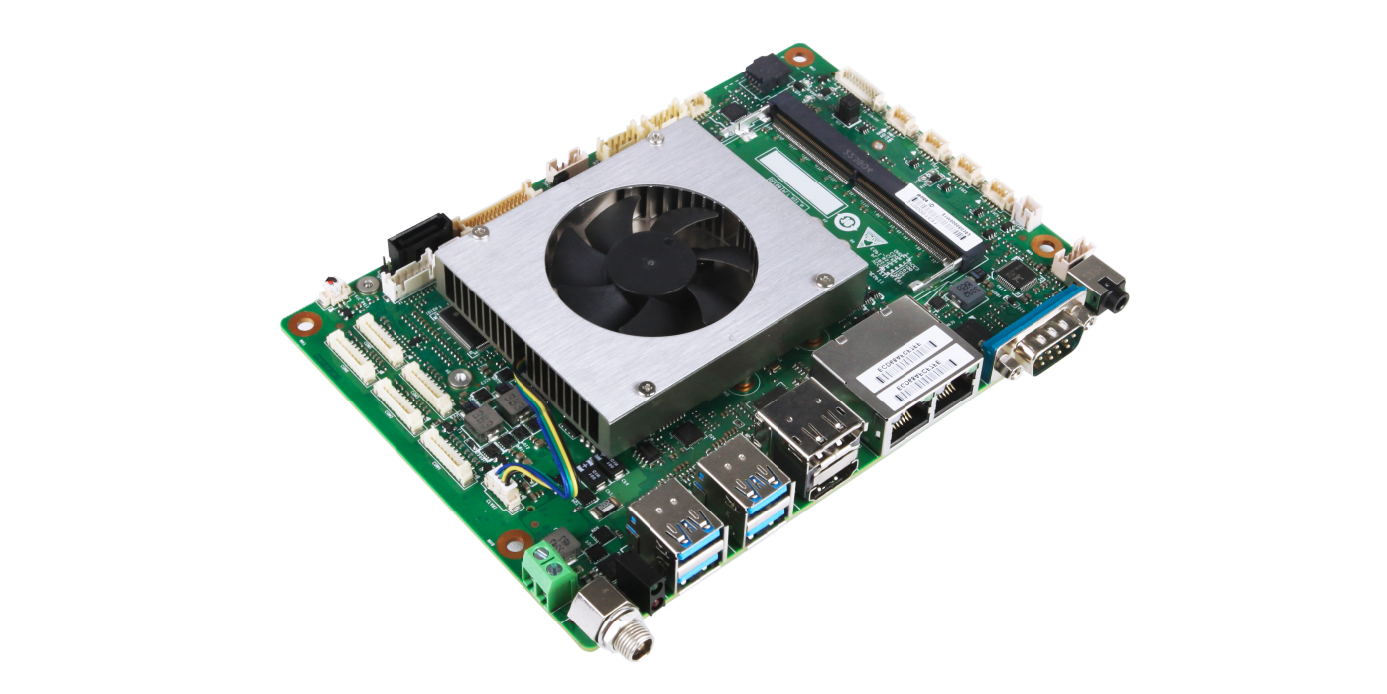

4寸工业主板-EBC-4011
★单条DDR4 SO-DIMM插槽，最大支持32GB
★M.2 2242/2280 Key-M支持SATA SSD
★支持独立三显，HDMI+DP+eDP/Lvds
★2*GbE/4*USB3.0/4*USB2.0/6*COM/1*CAN
★支持M.2 4G/5G模组，M.2 WiFi/BT
★采用高Tg宽温PCB材质
-
规格参数
CPU
采用Intel Elkhart Lake系列J6412板载CPU
芯片组
Intel Elkhart Lake SOC
内 存
1 × DDR4 SODIMM内存插槽，最高支持DDR4-3200单根最大32GB
显示控制器
Intel® UHD Graphics for 10th Gen Intel® Processors
显示接口
三显接口HDMI+DP+eDP/LVDS
1 x eDP1.4 HBR3, up to 4K@60Hz/1 x LVDS,up to 1920x1200
1 x HDMI 2.0b, up to 4K@60Hz ；
1 x DP1.4a, up to 4K@60Hz
存 储
1个SATA3.0+PWR 2pin 2.0 mm
1个M.2 2242/2280 Key-M 支持 SATA SSD
音 频
支持Mic-in+Line-out(单孔二合一）; 支持带功放数字音频输出(3W, 4Pin wafer)
网 络
2个RJ45网络接口（4KV浪涌防护）,Intel i210AT/IT(工业级可选)
USB
后板边4个USB3.0 Gen1 5Gb Type-A，4个USB2.0板内
I²C/I²S接口
3 x I2C 1Mbps, 1 x SM Bus, 4Pin wafer接口
串口
6串口：COM1, COM2支持 RS232/422/485(BIOS设置) 后IO；COM3~6支持RS232 插针
CAN总线
1个CAN Bus 2.0 (3Pin wafer)
数字I/O
8位数字I/O接口（1x10Pin wafer）
TPM/TCM
板载加密芯片SLB9670支持TPM2.0
扩展总线
1个M.2 Key-B 3042/3052支持4G/5G (PCIe x1, USB2.0)
1个M.2 Key-E 2230 (PCIe x1, USB2.0)
工作环境大气条件
-10℃～60℃，相对湿度10%～85%，大气压85~105kPa
可选-40~70℃，相对湿度10%～85%，大气压85~105kPa（使用宽温内存和存储）
储存环境大气条件
温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
Windows10，Windows11，Linux Ubuntu 21.04
电 源
DC+12V~24V 防脱螺丝的DC-Jack (BOM可选2Pin凤凰端子)电源指示灯、存储指示灯
PCB尺寸（LxW）
4寸：168mm(W)×120mm(D)
-
-
