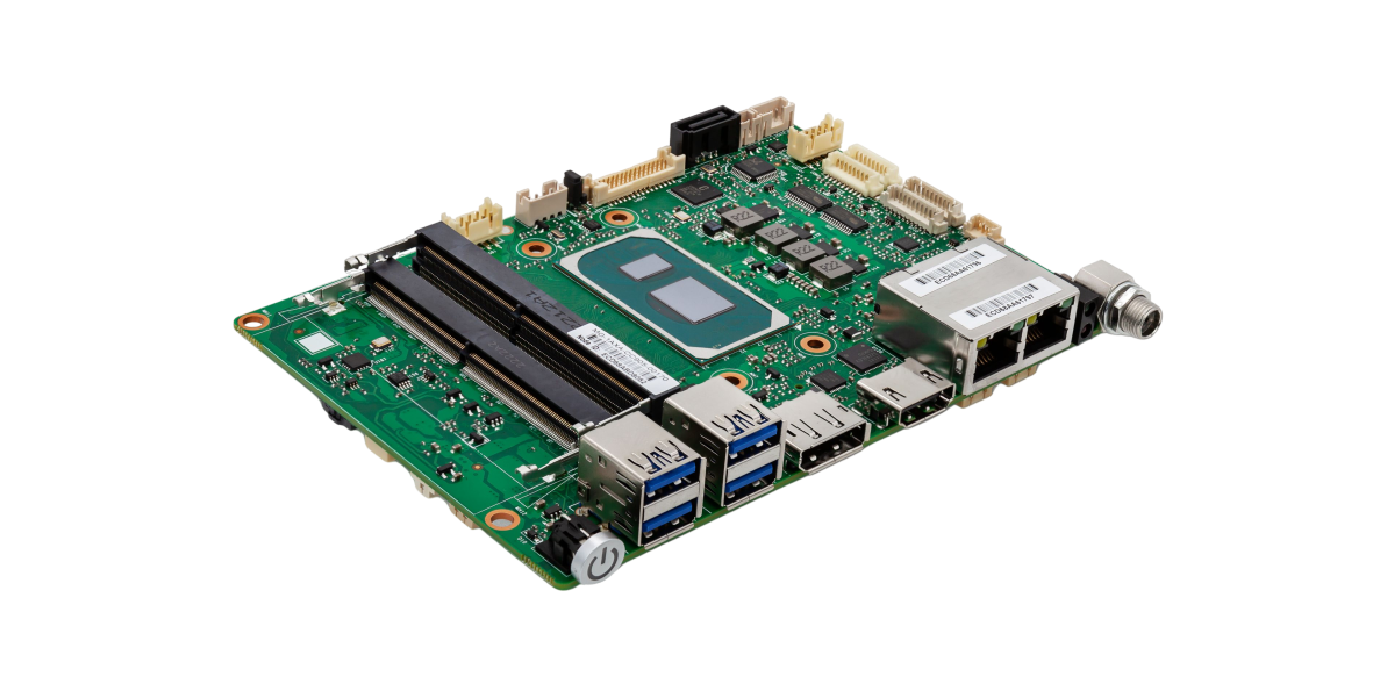

3.5寸工业主板-EBC-3520
★2条DDR5 SO-DIMM插槽，最大支持64GB
★M.2 2280 Key-M支持NVMe SSD
★支持独立四显HDMI+DP+LVDS+USB Type-C
★IO丰富，支持2*GbE/6*USB/4*COM/1*CAN
★支持M.2 4G/5G模组，M.2 WiFi/BT
★采用高 Tg 宽温 PCB 材质保障宽温稳定
★工业级端口防护阻断静电和浪涌
-
规格参数
CPU
板载Celeron 7305&7305E /1.0GHz/1P+4E/6T/8MB/15W
或i3-1215U&1215UE /1.2-4.4GHz/2P+4E/8T/10MB/15W
或i5-1235U&1245UE /1.5-4.4GHz/2P+8E/12T/12MB/15W
或i7-1265U&1265UE /1.7-4.7GHz/2P+8E/12T/12MB/15W
芯片组
Intel Alder lake U SOC(On-package Intel 600 Series)
内 存
2×DDR5 SO-DIMM内存插槽, 最高支持DDR5-4800, 最大64GB
显示控制器
集成核显Intel UHD for Gen12(i3) 或 Intel Iris® Xe Graphics( i5&i7)
显示接口
四个显示接口，支持独立四显模式 HDMI+DP+LVDS+USB-C Alt. Mode
1 x LVDS: Dual Channel 18/24-bit, up to 1920 x 1200
1 x HDMI 2.0b, up to 4096 x 2160 x 24bpp@60Hz
1 x DP1.4a, up to 4096 x 2304 x 36bpp@60Hz
1 x USB Type-C support DP1.4a Alt. Mode
存 储
1个SATA3.0+PWR 2pin 2.0mm
1个M.2 2280 Key-M支持nVMESSD
音 频
支持Mic-in+Line-out (2x5Pin Wafer), 支持带功放数字音频输出(3W, 4Pin wafer)
网 络
2个Intel高速以太网口: LAN1 i219V,LAN2 i226-V/LM (4KV浪涌防护)
USB

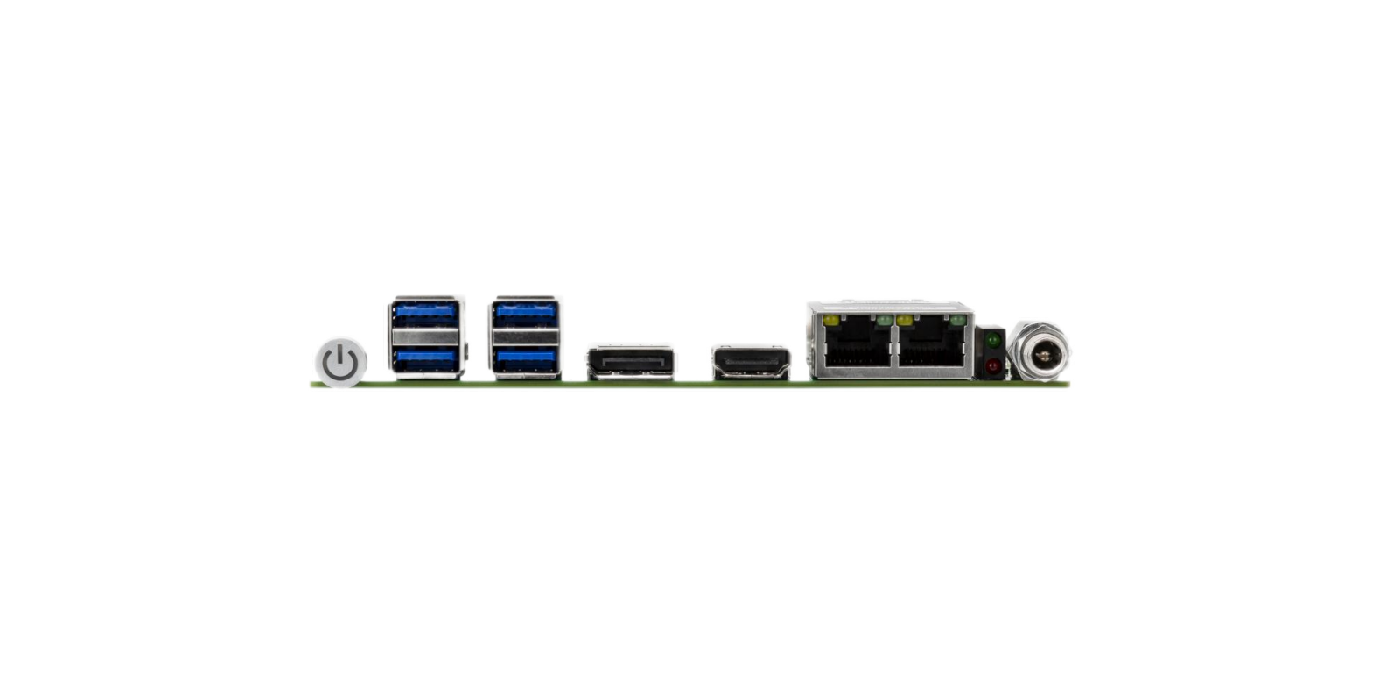

后板边USB Type-C USB3.2 Gen2(support DisplayPort1.4a Alt. Mode)
后板边4个USB3.2 Type-A 板内2个USB2.0
I²C/I²S/SMBus接口
3个4Pin I²C接口, 1个4Pin SMBus接口, Wafer连接器
串口
COM1, COM2支持 RS232/422/485(BIOS设置) COM3,COM4支持 四线RS232
CAN总线
1个3Pin waferCANBus 2.0
数字I/O
8位数字I/O接口（1x10Pin wafer）
TPM/TCM
板载加密芯片SLB9670支持TPM2.0
扩展总线
1个M.2 Key-B3042支持4G/5G无线模块(PCIe x1,USB2.0)
1个M.2 Key-E 2230 (支持CNVI)
可选扩展子卡: Mini-PCIe/2xCOM/1xUSB2.0/PS2KB&MS
工作环境大气条件
当使用常温内存和存储时：-10℃～60℃，相对湿度10%～85%，大气压85~105kPa
当使用宽温内存和存储时：-40~70℃，相对湿度10%～85%，大气压85~105kPa
储存环境大气条件
温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
Windows10，Windows11，Linux Ubuntu 21.04
电 源
DC 12V~24V带防脱螺丝的DC-Jack (可选2Pin凤凰端子)
PCB尺寸（LxW）
3.5寸：146mm(W)×102mm(D)
-
-
