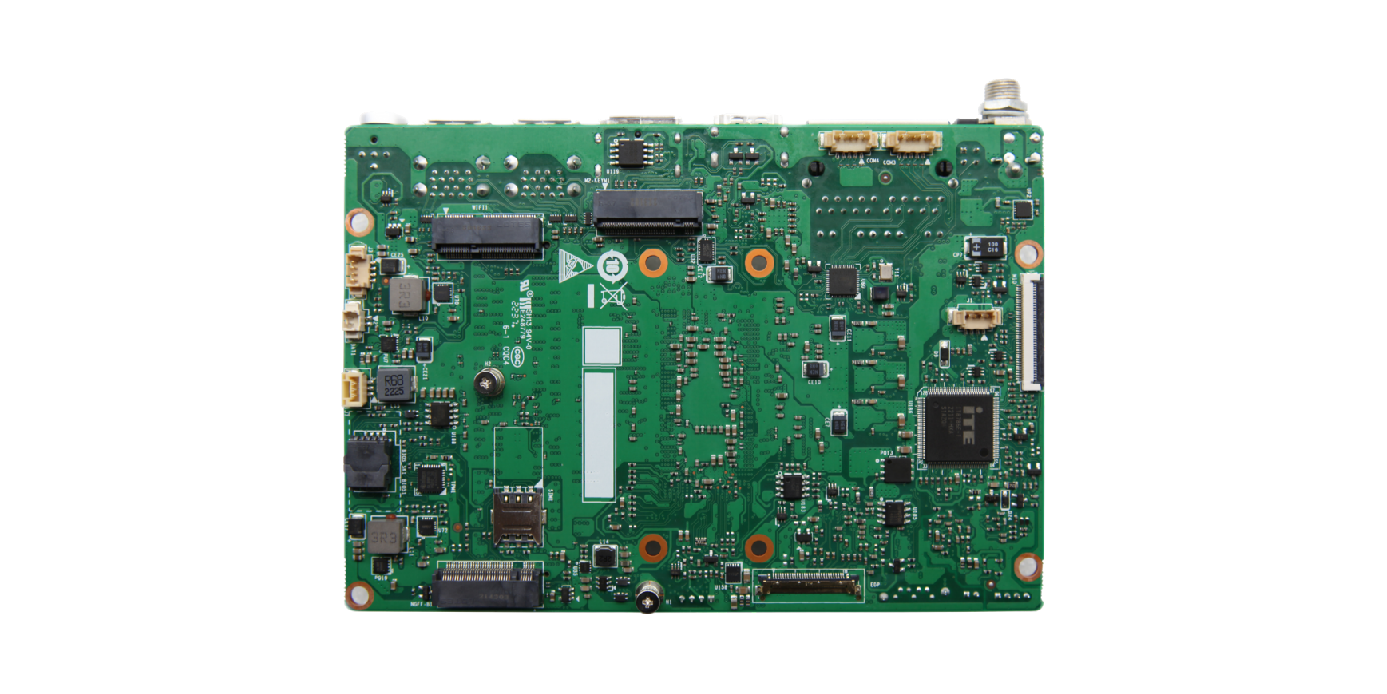

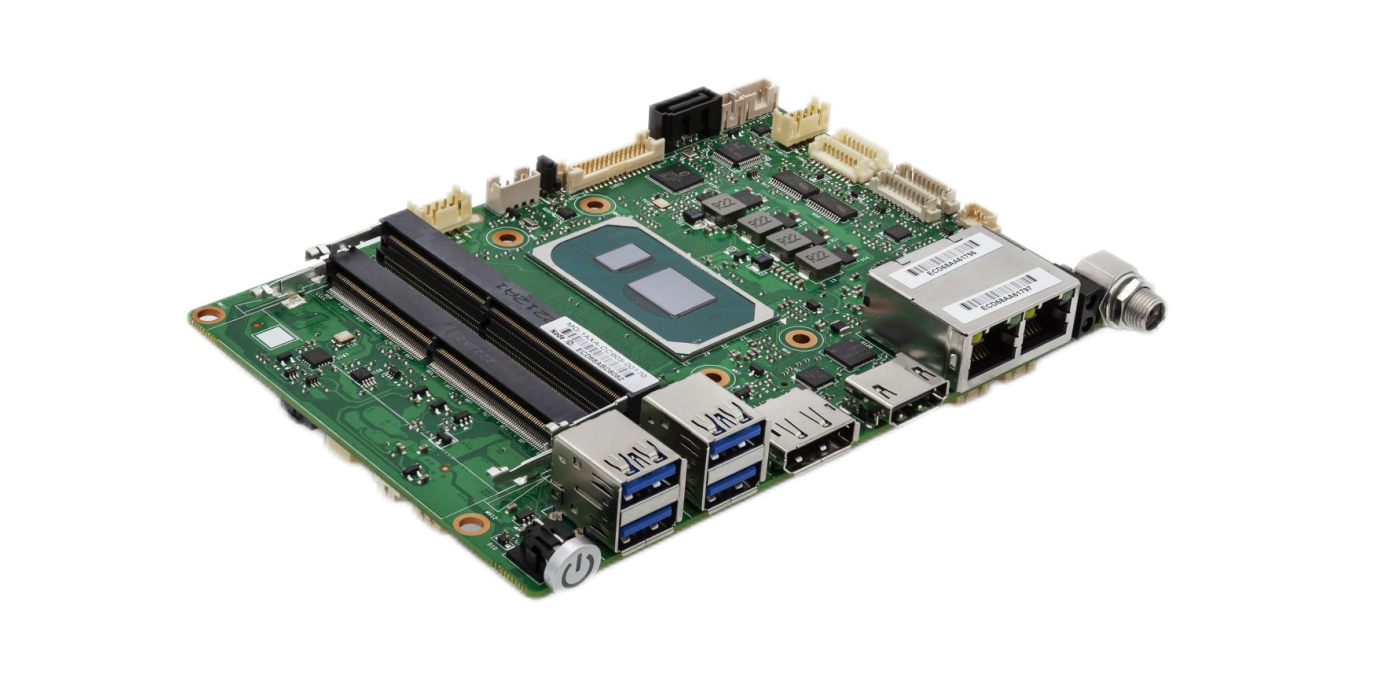

3.5寸工业主板-EBC-3519
★2条DDR4 SO-DIMM插槽，最大支持64GB
★M.2 2280 Key-M支持SATA/nVME自适应
★支持独立四显HDMI+DP+eDP+LVDS
★IO丰富，支持2*GbE/6*USB/4*COM/1*CAN
★支持M.2 4G/5G模组，M.2 WiFi/BT
★采用高 Tg 宽温 PCB 材质保障宽温稳定
★工业级端口防护阻断静电和浪涌
-
规格参数
CPU
可选 Intel Celeron 6305E 4M
或 Intel Core i3-1115G4 6M
或 Intel Core i5-1145G7 8M
或 Intel Core i7-1165G7/i7-1195G7 12M
芯片组
Intel Tiger Lake UP3 SOC
内 存
2× DDR4 SODIMM 内存插槽，最高支持 DDR4-3200 单根最大 32GB
显示控制器
集成核显 Intel UHD Graphics for 11th 或 Iris Xe Graphics(依不同 CPU)
1个M.2 2280 Key-M支持SATA/nVME自适应
显示接口
四显接口HDMI+DP+eDP+LVDS，支持独立四显
HDMI 2.0 max resolution up to 4096*2160
DP, max resolution up to 4096*2160
eDP, max resolution up to 4096*2160
LVDS, Dual Channel 24bit, max resolution up to 1920*1200
存 储
1个SATA3.0+PWR 2pin 2.0mm
音 频
支持Mic-in+Line-out (2x5Pin Wafer), 支持带功放数字音频输出(3W, 4Pin wafer)
网 络
2个Intel高速以太网口: LAN1 i219V, LAN2 i226-V (4KV浪涌防护)
USB
后板边4个USB3.0 Gen1 5Gb Type-A, 2个USB2.0板内
I²C/I²S接口
1个4Pin wafer I²C接口
串口
COM1, COM2支持 RS232/422/485(BIOS设置) COM3,COM4支持 四线RS232
CAN总线
1 个3Pin wafer CANBus 2.0
数字 I/O
8位数字I/O接口（1x10Pin wafer）
TPM/TCM
板载加密芯片SLB9670支持TPM2.0
扩展总线
1个M.2 Key-B3042支持4G/5G无线模块(PCIe x1,USB2.0)
1个M.2 Key-E 2230 (PCIe x1, USB2.0)
MIO接口: Mini-PCIe/2xCOM/1xUSB2.0/PS2/PWR_BTN/RST/Buzzer
工作环境大气条件
当使用常温内存和存储时：-10℃～60℃，相对湿度10%～85%，大气压85~105kPa
当使用宽温内存和存储时：-40~70℃，相对湿度10%～85%，大气压85~105kPa
储存环境大气条件
温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI/Legacy BIOS
操作系统
Windows10，Windows11，Linux Ubuntu 21.04
电 源
DC 12V~24V 防脱螺丝的DC-Jack (BOM可选2Pin凤凰端子)
电源开关、电源指示灯、存储指示灯
PCB尺寸（LxW）
3.5 寸：146mm(W)×102mm(D)
-
-
