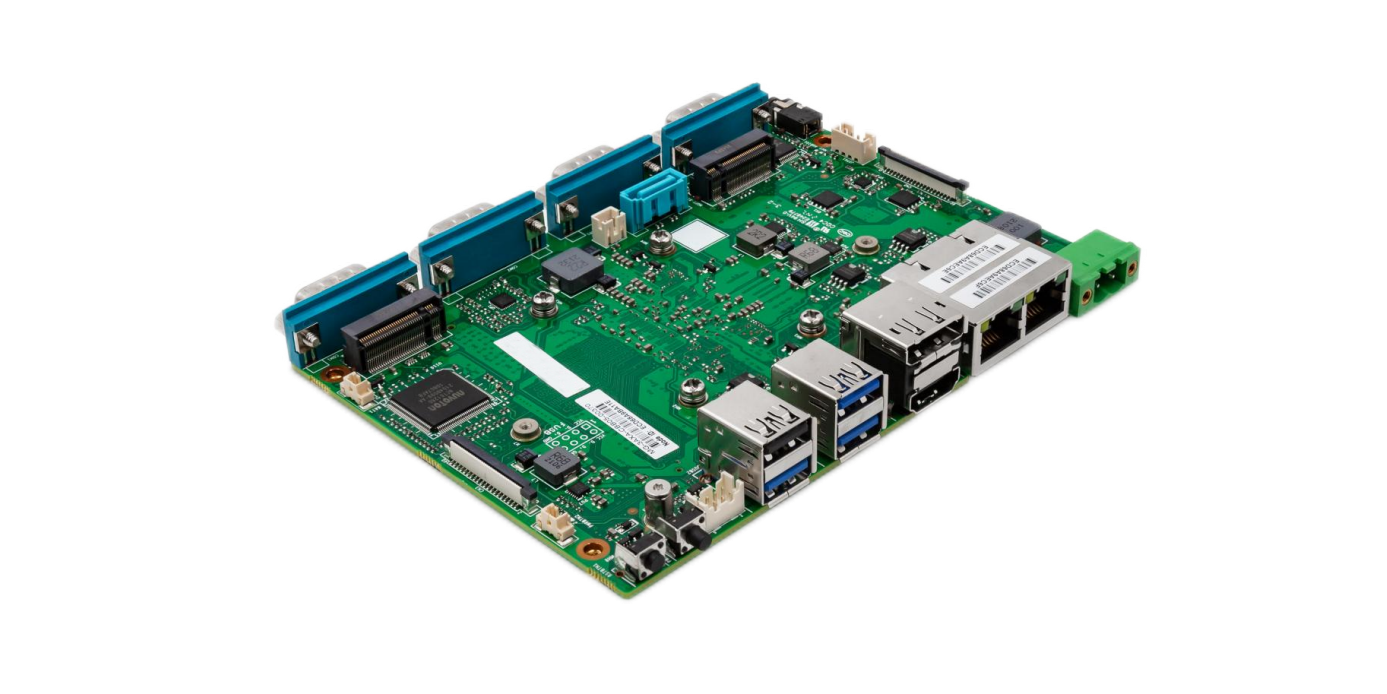

3.5寸工业主板-EBC-3518
★单条DDR4 SO-DIMM插槽支持最大32GB

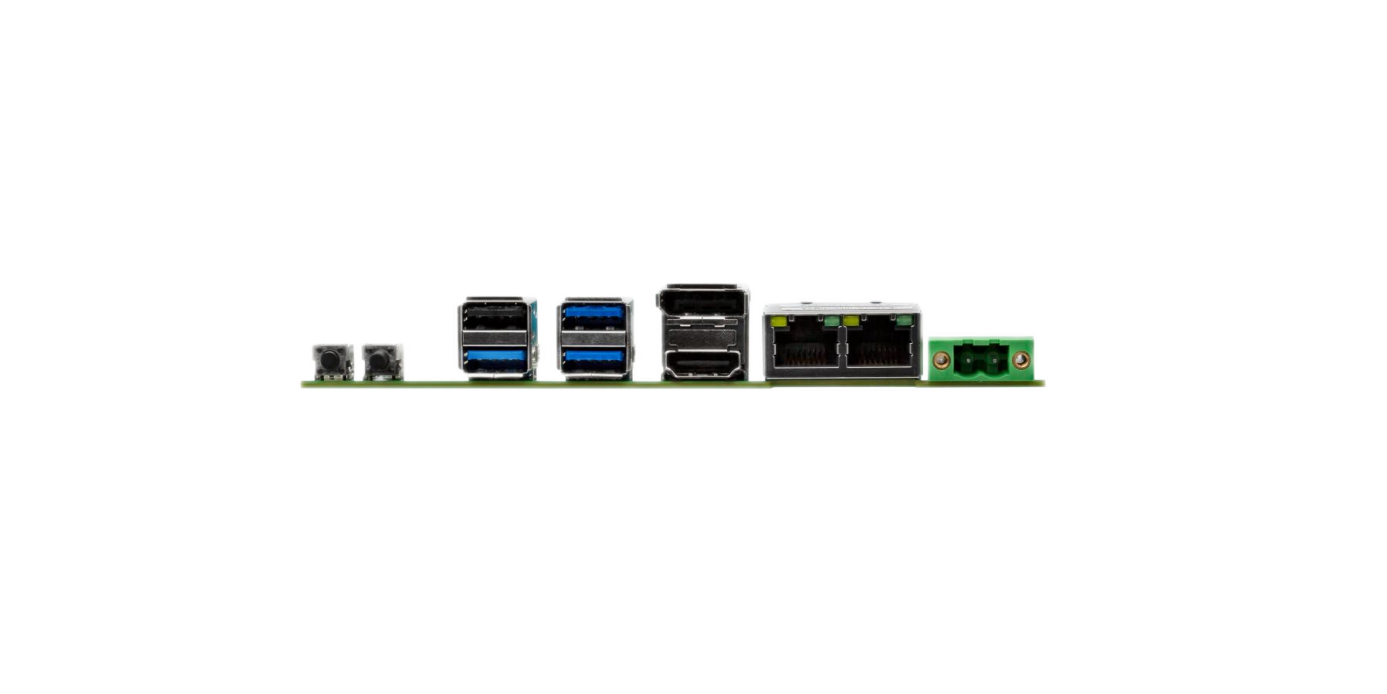

★HDMI+DP双显/2*GbE/6*USB
★4*RS232/RS485 COM，可扩至6*COM/10*COM
★支持 M.2 4G/5G 模组,用于户外网络应用
★采用高 Tg 宽温 PCB 材质保障宽温稳定
★工业级端口防护阻断静电和浪涌
-
规格参数
CPU
采用Intel Elkhart Lake J/N 系列板贴CPU,J6413 1.8~3.0GHz
芯片组
Intel Elkhart Lake SOC
内 存
1× DDR4 SODIMM内存插槽，最高支持DDR4-3200单根最大32GB
显示控制器
Intel CPU集成Gen.11 Graphics Engines
显示接口
双显接口HDMI+DP
HDMI2.0 max resolution up to 4096*2160@60Hz
DP1.4 max resolution up to 4096*2160@60Hz
存 储
支持1个SATA3.0+PWR；1个M.2支持2242/2280 (SATA信号)
音 频
支持Mic-in+Line-out (单孔二合一），支持带功放数字音频输出(3W, 4Pin wafer)
网 络
2个高速以太网控制器: LAN1 & LAN2: 2* i226
USB
4个Type-A：3 x USB3.1 ，1 x USB2.0 ， 2个USB2.0采用2.0mm Wafer
I²C/I²S/SMBus接口
1个SM bus总线集成于MIX-IO
串口

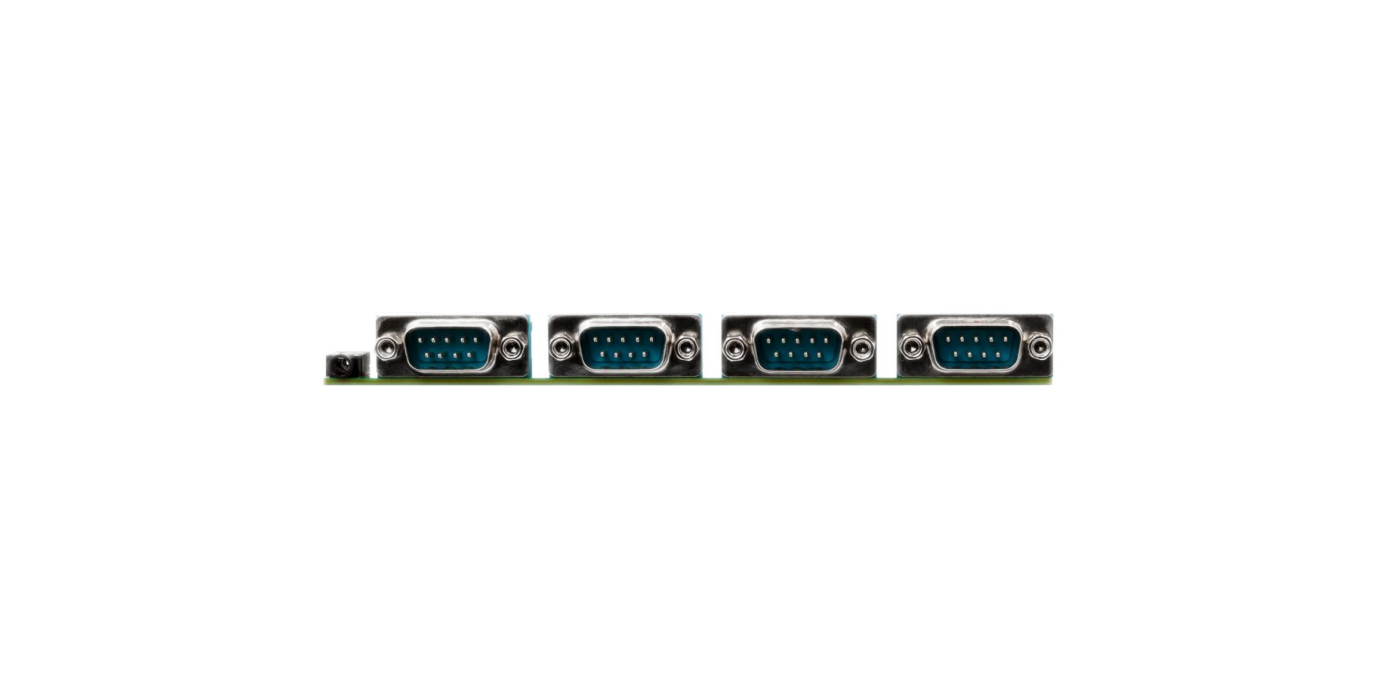

4 COM RS232/422/485
CAN总线
/
数字I/O
扩展板支持16位数字I/O集成于MIX-IO（可选购带光耦隔离的扩展板）
TPM/TCM
板载加密芯片SLB9670支持TPM2.0 / BOM可选TCM芯片
扩展总线
1个M.2 Key-B 3042/3052支持4G/5G无线模块(USB3+PCIe x1)
1个自定义MIX-IO总线集成SGMII/PCIeX1/16GPIO/2xCOM/2xUSB2.0/PS2 /SM bus
工作环境大气条件
推荐工作环境：0℃～60℃，相对湿度10%～85%，大气压85~105kPa
可支持宽温工作：-10℃~60℃，相对湿度10%～85%，大气压85~105kPa
高温环境请确保气流0.7m/s以上，且采用宽温外围设备(SSD,内存条,无线模块等）
储存环境大气条件
温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
Win10 x64，Win11 x64，Linux Ubuntu 18.04，CentOS 8
电 源
DC 10V~30V 2Pin接线端子输入(4P_12V插座BOM可选), 开关按钮,电源和硬盘指示灯
PCB尺寸（LxW）
146mm×102mm
-
-
