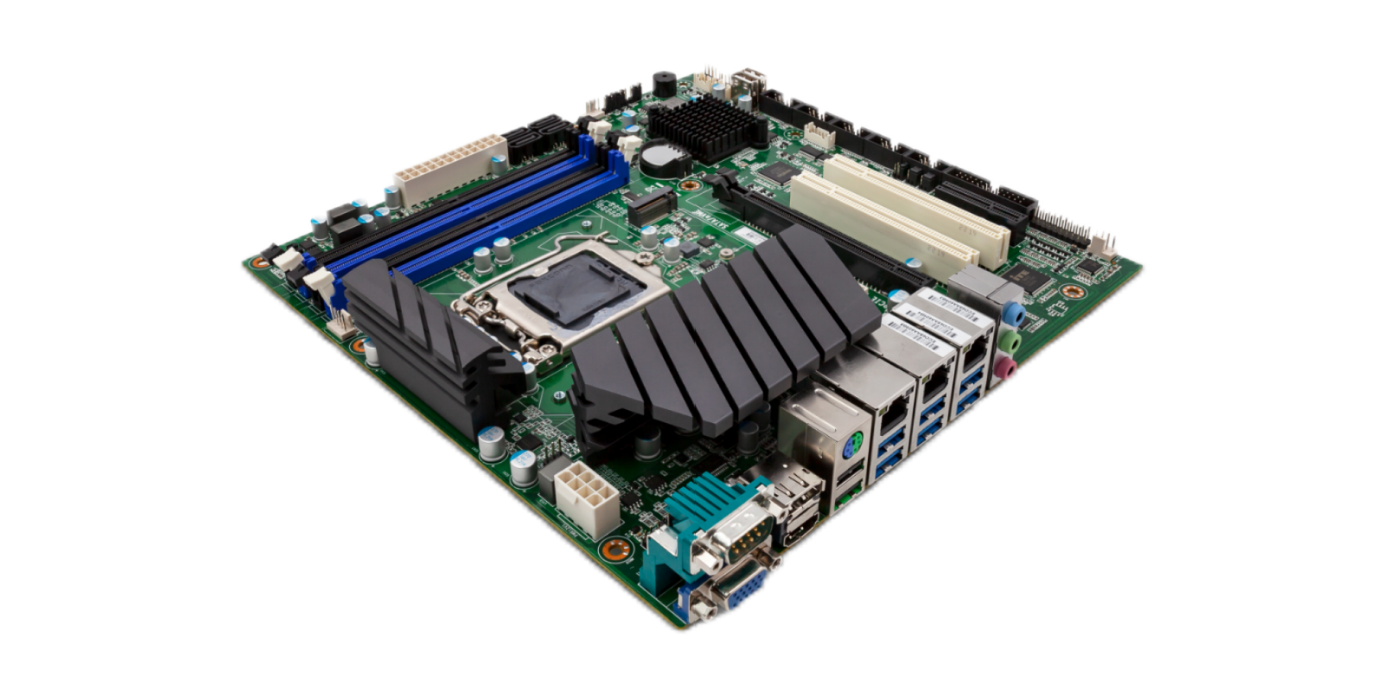

microATX工业主板-EBC-6671
标配2条高配4条DDR4 U-DIMM插槽最大支持128GB
标配4个高配8个USB3.2 Gen1接口支持工业相机
四个显示接口，标配双显，高配三显
采用高Tg宽温PCB材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护系统核心稳定可靠
优化接口和扩展槽布局有效规避业务卡相互干涉,方便用户扩展需求
-
规格参数
CPU
支持Intel LGA1200封装的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高达125W
芯片组
Intel® H510，高配可选B560芯片组
内存
AIoT9-H510，2条288PIN DDR4 UDIMM 内存插槽，单根32GB最大支持64GB
AIoT9-H510B，4条288PIN DDR4 UDIMM 内存插槽，单根32GB最大支持128GB
依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200
显示控制器
Intel CPU集成显示控制器(依据所配CPU不同)
显示接口
四显示输出 VGA+DP+HDMI+DVI-D
AIoT9-H510独立双显，AIoT9-H510B独立三显
存储
3个SATA3.0
1个M.2 2242/2280 Key-M (11代CPU支持Nvme)
音频
后IO支持 MIC-In, Speaker-Out, Line-In
网络
AIoT9-H510：1*i226-V，1*i219V
AIoT9-H510B：2*i226V，1*i219V
USB
AIoT9-H510 支持4个USB3.0和6个USB2.0；AIoT9-H510B 支持6个USB3.0和6个USB2.0
机箱前面板USB接口 F_USB1与F_USB2 二选一
Parallel/I²C/SMBus
一个并口
串口
6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)
键盘鼠标接口
1 PS/2键盘和鼠标，后IO上的二合一连接器
数字I/O
16 位数字 I/O，提供电源和地，+5V 电平
LPC/eSPI
1个eSPI总线
TPM接口
板载加密芯片 SLB9670，支持TPM2.0
电 源
ATX电源插座，支持ATX/AT开关机模式
机箱前面板接口FPANEL1与FPANEL2为二选一
扩展总线
1*PCIe4.0 x16插槽支持最大数据带宽可达32GT
1*PCIe3.0 x4插槽支持最大数据带宽可达4GT
2* PCI 插槽(32bit)
工作温度和湿度要求
-10℃～60℃，相对湿度0%～90%,无凝结，气压85~105kPa
非工作温度和湿度要求
-40℃～85℃，相对湿度0%～90%,无凝结，气压85~105kPa
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
Win10 x64，Win11 x64，Linux Ubuntu 22.04
PCB尺寸（LxW）
244mm X 244mm
-
-
