ATX工业主板-EBC-7050
★2 条 DDR4 DIMM 内存插槽最大支持 64GB
★三显/3SATA/2GbE/9USB/6COM/4PCI/3PCIe
★支持Win7 x32，Win7 x64，Win10 x64，Ubuntu 18.04
★采用高Tg等级的PCB板材，保障宽温稳定
★工业级IO防护器件，阻断ESD和浪涌，保障系统稳定可靠
★优化的接口和扩展布局有效规避干涉，方便行业用户扩展
-
规格参数
CPU
支持LGA1151封装Gen6&7&8&9 i9/i7/i5/i3/G系列 CPU
芯片组
Intel® H110芯片组
内存
2 * DDR4 U-DIMM内存插槽，最大支持64GB
不同CPU支持内存规格DDR4-2133/2400/2666
显示控制器
Intel 集成显示控制器(依据CPU不同)
显示接口
三显示输出DVI-D+VGA+HDMI, 支持独立双显
存储
3个SATA3.0, 1个SATA协议的 M.2 SSD插槽
音频
Realtek ALC897支持 Mic-in, Spk-out
网络
AIoT0-H110-1，LAN1: i219V, LAN2: RTL8111H
AIoT0-H110-2，LAN1: i219V, LAN2: Intel i226V
USB

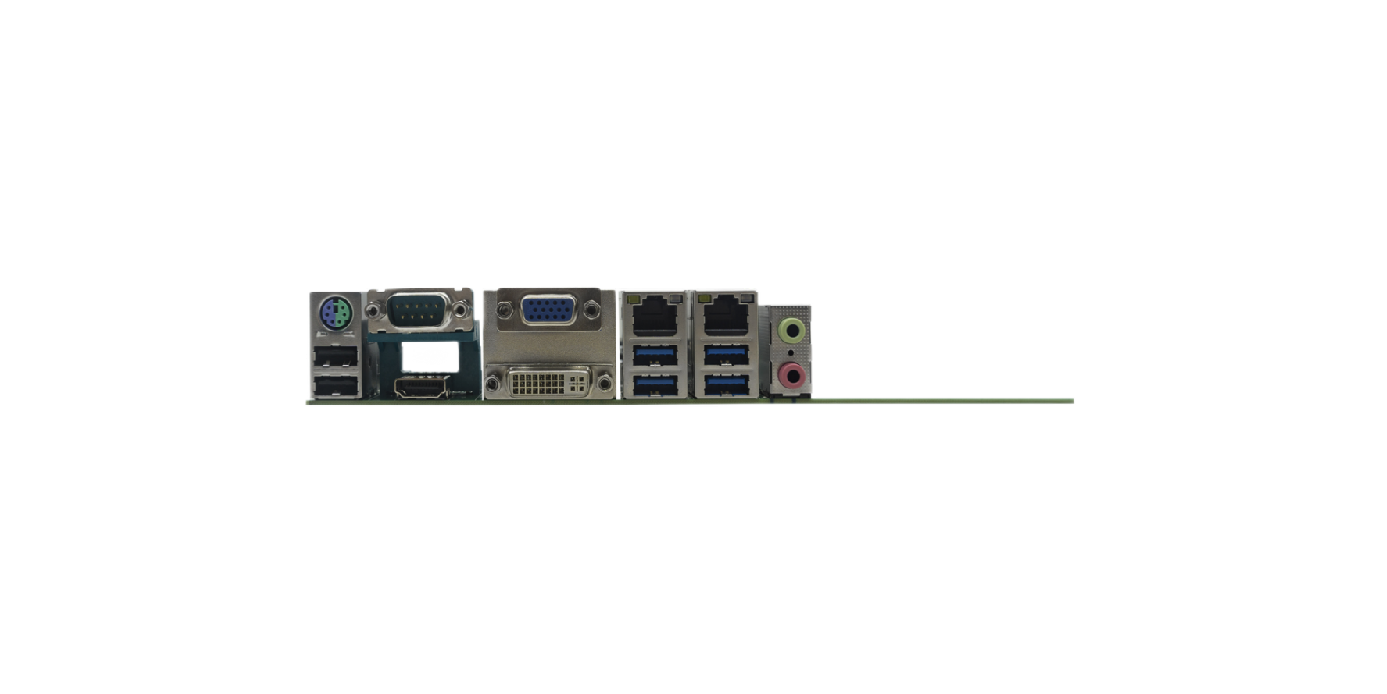

6 rear IO USB（4 x USB 3.0 Type-A and 2 USB 2.0 Type-A )
3 intenal USB（2 x USB 2.0 via header, 1 x USB 2.0 Type-A)
并 口
1个并口
串口
COM1支持 RS232/422/485，COM2-6支持RS232 (可扩10串)
键盘鼠标接口
1 PS/2键盘和鼠标，通过后部IO上的二合一连接器
数字I/O
8位数字I/O，提供电源和地，+5V电平
LPC
1个LPC局部总线接口可扩展串口模块
TPM接口
LPC接口支持TPM模块
电 源
ATX电源，支持ATX/AT开关机模式
扩展总线
1个PCIe3.0 x16 , 2个 PCIe2.0 x4(x1信号）, 4个 PCI (32bit),
1个 Mini-PCIe (可选SIM卡座支持4G模块)
工作温度和湿度要求
0~60摄氏度，5%~95%无凝结
非工作温度和湿度要求
-40~80摄氏度，5%~95%无凝结
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
支持Win7 x32，Win7 x64，Win10 x64，Ubuntu 22.04或更高版本
PCB尺寸（LxW）
305mm X 244mm
-
-
