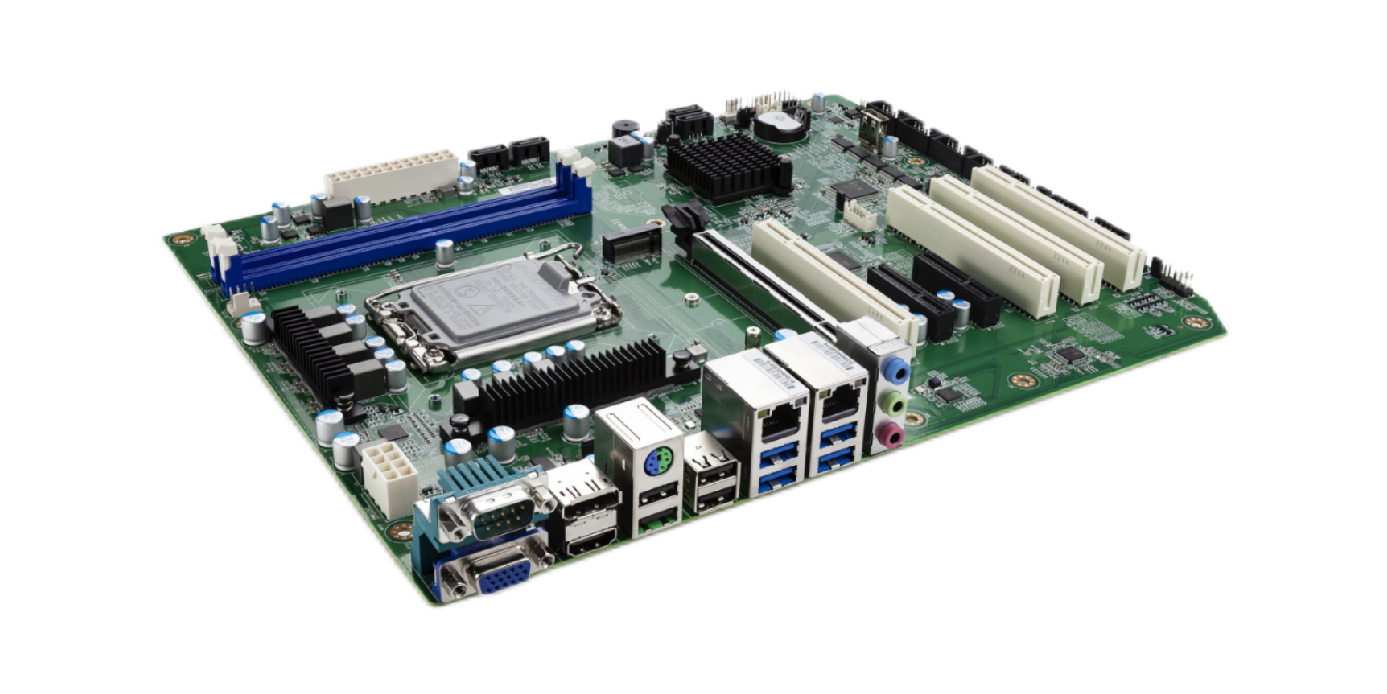

ATX工业主板-EBC-7048
★2条DDR4 UDIMM插槽最大支持64GB
★PCIe5.0 x16,2条PCIe3.0 x2，4条PCI插槽
★4个USB3.0接口可连接工业相机
★VGA+HIDMI+DP三个显示接口，支持三显模式
★采用高Tg等级的PCB板材，保障宽温稳定
★工业级IO防护器件，阻断ESD和浪涌，保障系统稳定可靠
★优化的接口和扩展布局有效规避干涉，方便行业用户扩展
-
规格参数
CPU
支持LGA1700封装Gen12&13&14 i9/i7/i5/i3/G CPUTDP 65W
芯片组
Intel® H610芯片组
内存
2× 288Pin DDR4 UDIMM内存插槽, 单根32GB最大支持64GB
依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200
显示控制器
Intel CPU集成显示控制器(依据所配CPU不同)
显示接口
VGA+HDMI+DP三个显示接口, 支持三显
存储
4个SATA 3.0 (6 Gb/s) Ports
1个M.2 2242/2280 Key-M支持Nvme x2 SSD
音频
后IO支持 MIC-In, Speaker-Out, Line-In，板内预留前面板音频插针F_Audio
网络
2个Intel高速以太网口: LAN1 i226-V ; LAN2 i219V
USB
后IO8个USB（4*USB3.0，4*USB2.0 Type A)，2个板内USB2.0
机箱前面板USB插针 F_USB1与F_USB2为二选一
并 口
一个并口
串口
6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)
键盘鼠标接口
1 PS/2键盘和鼠标，后IO上的二合一连接器
数字I/O
8 位数字 I/O，提供电源和地，+5V 电平
LPC/eSPI
1个eSPI总线 (2x6Pin可扩四个串口）
TPM
板载加密芯片 SLB9670，支持TPM2.0
电 源
ATX电源插座，支持ATX/AT开关机模式
机箱前面板接口FPANEL1与FPANEL2为二选一
扩展总线
1*PCIe5.0 x16插槽，最大数据带宽64GB/s；
2*PCIe3.0 x4插槽(x2信号)，最大数据带宽2GB/s
4*标准 PCI 插槽(32bit)
工作温度和湿度要求
-10℃～60℃，相对湿度0%～90%,无凝结，气压85~105kPa
非工作温度和湿度要求
-40℃～85℃，相对湿度0%～90%,无凝结，气压85~105kPa
Watch Dog
255级可编程秒/分，支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
Win10 x64，Win11 x64，Linux Ubuntu 22.04
PCB尺寸（LxW）
305mm X 244mm
-
-
