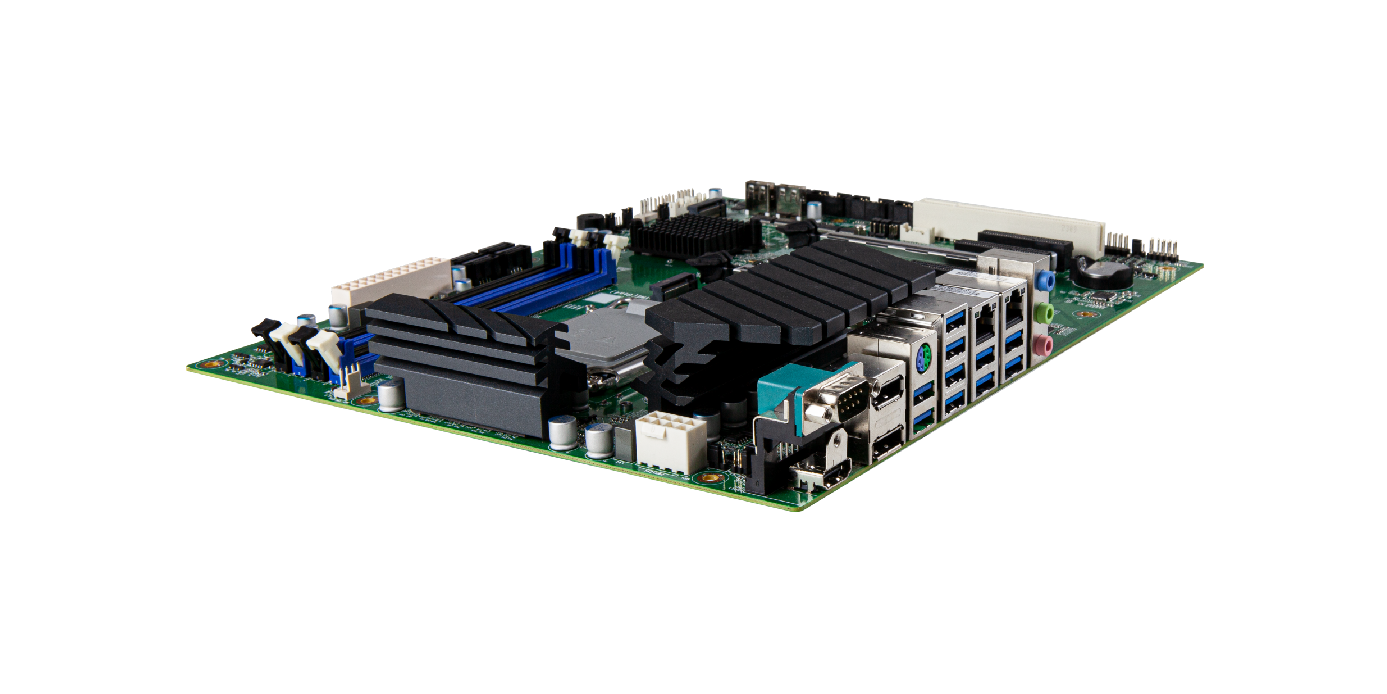

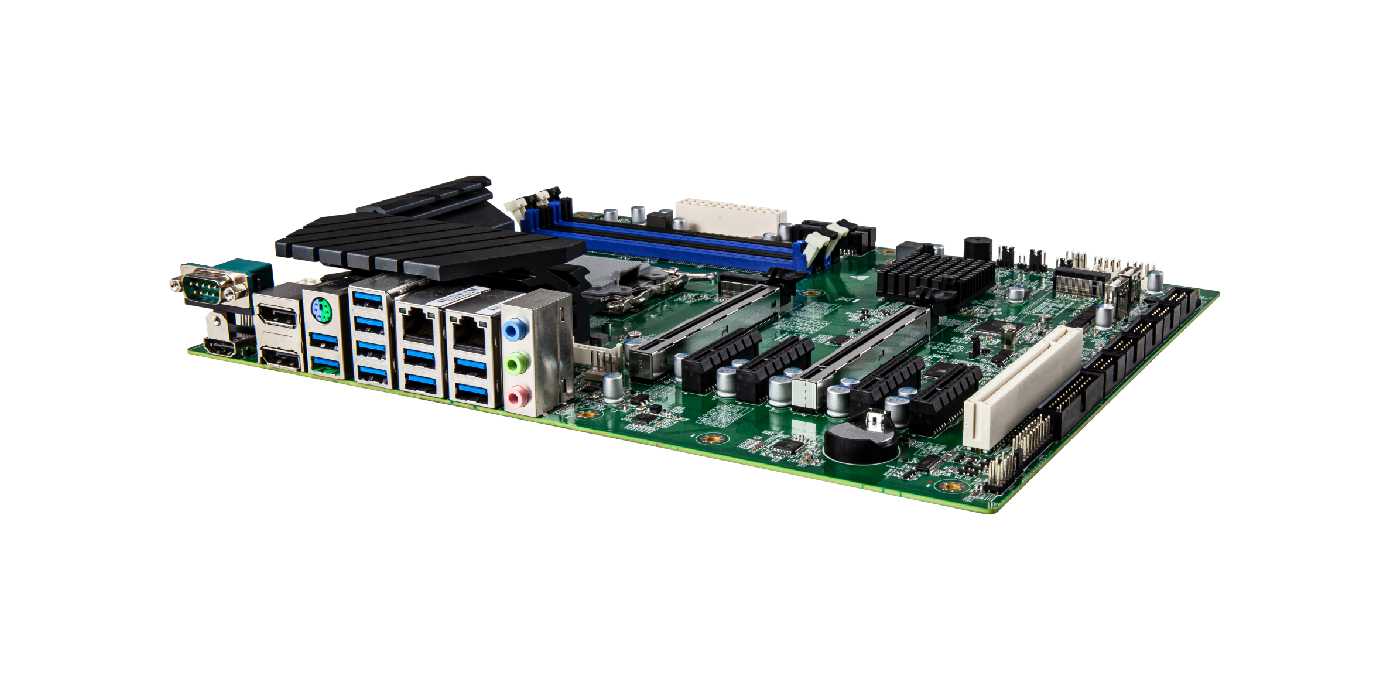

ATX工业主板-EBC-7045
★4条DDR5U-DIMM插槽最大支持128GB
★5条PC1e扩展槽可扩展多达22个干兆网口
★10个USB3.2高速接口可连接工业相机
★四显/4SATA/2GbE/14USB/6COM/1PC/6PCIe
★采用高Tg等级的PCB板材,保障宽温稳定
★工业级IO防护器件,阻断ESD和浪涌,保障系统稳定可靠
★优化的接口和扩展布局有效规避干涉,方便行业用户扩展
★支持双 GPU 卡扩展,为AI和MV应用赋能
-
规格参数
CPU
支持LGA1700封装Gen12&13&14 i9/i7/i5/i3 CPU(不支持G系列),TDP高达125W,i5以上支持vPro
芯片组
Intel® W680芯片组
内存
4根DDR5 UDIMM内存插槽, 支持双通道,支持ECC内存,单根32GB,最大支持128GB
搭配12代CPU插两条最高支持DDR5-4800(黑色),插4条最高支持DDR5-4000;
搭配13&14代CPU插两条最高支持DDR5-5600(黑色),插4条最高支持DDR5-4000.
显示控制器
Intel CPU集成显示控制器(依据所配CPU不同)
显示接口
四显示输出DP+DP+HDMI+DVI-D, 支持独立四显模式
HDMI:3840*2160@60Hz;DP:5120*2160@60Hz;DVI-D:1920*1080@60Hz
存储
4个SATA 3.0 (6 Gb/s) Ports,支持 SATA Raid 0/1/5/10
2个M.2 2242/2280 Key-M支持Nvme (M2-KEYM2支持SATA/Nvme自适应)
音频
后IO支持 MIC-In, Speaker-Out, Line-In三孔音频,板内预留前面板音频插针F_Audio
网络
2个Intel高速以太网口: LAN1: i226-LM/V2.5Gb; LAN2: i219V
USB
10个USB3.2 Type A (其中2个10Gb , 8个5Gb),4个USB2.0
机箱前面板USB插针 F_USB1与F_USB2为二选一适应两种不同间距插头的机箱线材
并 口
一个并口
串口
6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)
键盘鼠标接口
1 PS/2键盘和鼠标,后IO上的二合一连接器
数字I/O
16 位数字 I/O,提供电源和地,+5V 电平
LPC/eSPI
1个eSPI总线 (2x6Pin可扩四个串口)
TPM接口
板载加密芯片 SLB9670,支持TPM2.0
电 源
ATX电源供电,支持ATX/AT开关机模式
机箱前面板接口FPANEL1与FPANEL2为二选一适应两种不同间距插头的机箱线材
扩展总线
2*PCIe5.0 x16插槽(x8信号),最大数据带宽32GB/s;
2*PCIe4.0 x4插槽,最大数据带宽8GB/s
2*PCIe3.0 x4插槽,最大数据带宽4GB/s
1*标准 PCI 插槽(32bit)
工作温度和湿度要求
-10℃~60℃,相对湿度0%~90%,无凝结,气压85~105kPa
非工作温度和湿度要求
-40℃~85℃,相对湿度0%~90%,无凝结,气压85~105kPa
Watch Dog
255级可编程秒/分,支持超时中断或系统复位
BIOS
AMI UEFI BIOS
操作系统
Win10 x64,Win11 x64,Linux (ubuntu22.04)
PCB尺寸(LxW)
305mm X 244mm
-
-
