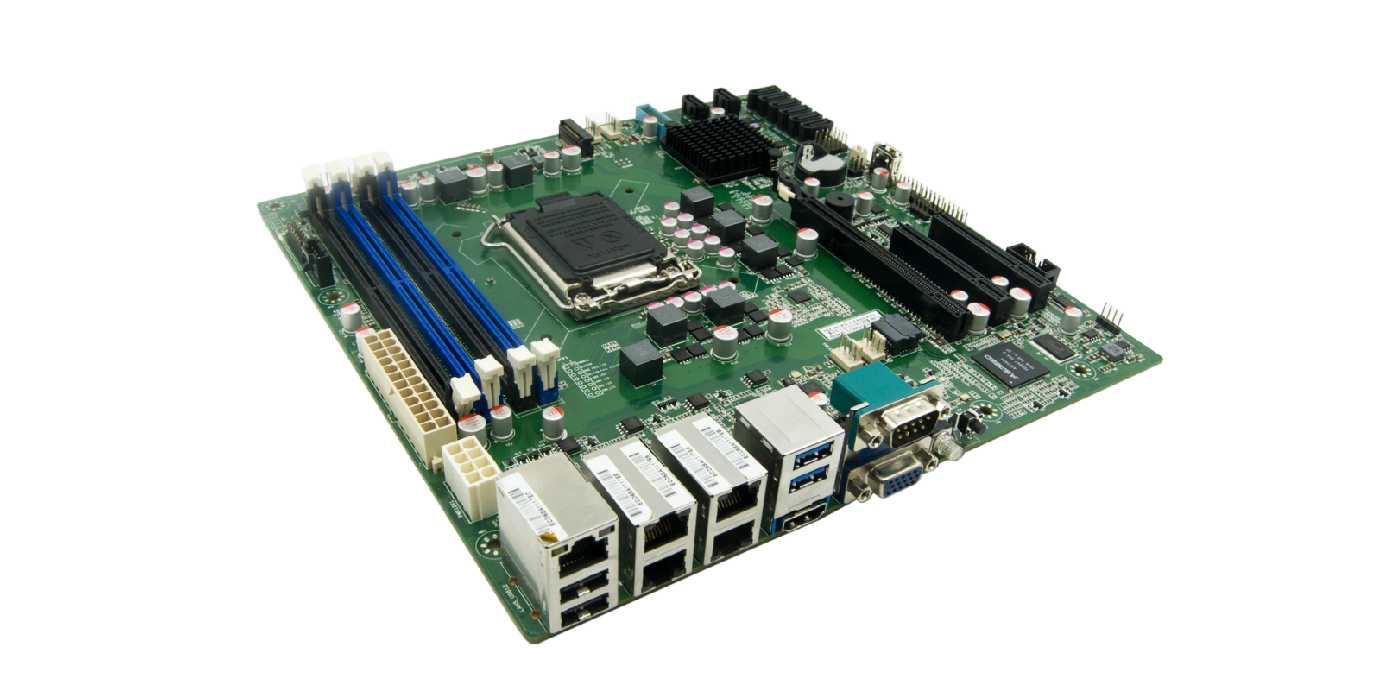

服务器级主板-SEV-6108
★提供4个DDR4 DIMM 内存槽，内存最大支持64GB ECC DIMM,最大支持频率2400MHz，内存读写速率显著提高
★支持3个PCI E 3.0 x8扩展插槽，可实现灵活扩展
★支持1个M.2 PCI-E 3.0 x4 / SATA3.0（2242/2260/2280)
★支持8个SATA3(6Gb/s )接口，支持RAID 0,1,5,10,为企业应用提供多种存储解决方案
★支持4个千兆RJ45电口（Intel I210）,1个千兆RJ45 IPMI专用管理网口，为企业应用提供多种网络传输通信以及设备远程管理解决方案
★支持 IPMI2.0，SOL，KVM Over IP、虚拟媒体、设备健康监控等管理特性
-
规格参数
系统主控
CPU
1个 Single Socket H4 (LGA 1151) ，sky/kaby lake
支持Intel® Xeon® processor E3-1200 v6/v5;
Intel® 7th/6th Generation Core i3/i5/i7 series, Intel® Celeron®, Intel® Pentium®系列处理器
桥片
Intel®C236芯片组
内存
类型
4个内存插槽 (2通道/CPU)
最大容量
最大支持64GB 2400/2133/1866/1600MHz UDIMM ECC /non-ECC
网络
千兆网络
2个双层RJ45接口，4个千兆网络，支持10/100/1000Mbps，Intel i210企业级千兆网络控制器
IPMI 管理接口
1个标准RJ45，支持10/100/1000Mbps网络接口,支持IPMI2.0
存储
类型
8个SATA3 6Gb/s 接口;支持Raid 0，1，5，10（8个7PIN SATA）
DOM
1个DOM盘预留电源接口
M.2
1个M.2 PCI-E 3.0 x4 / SATA3.0（2242/2260/2280)
扩展
PCI-E
1个标准PCIe 3.0 x8（x16插槽），1个标准PCIe 3.0 x8，1个标准PCIe 3.0 x4（x8插槽）
IO接口

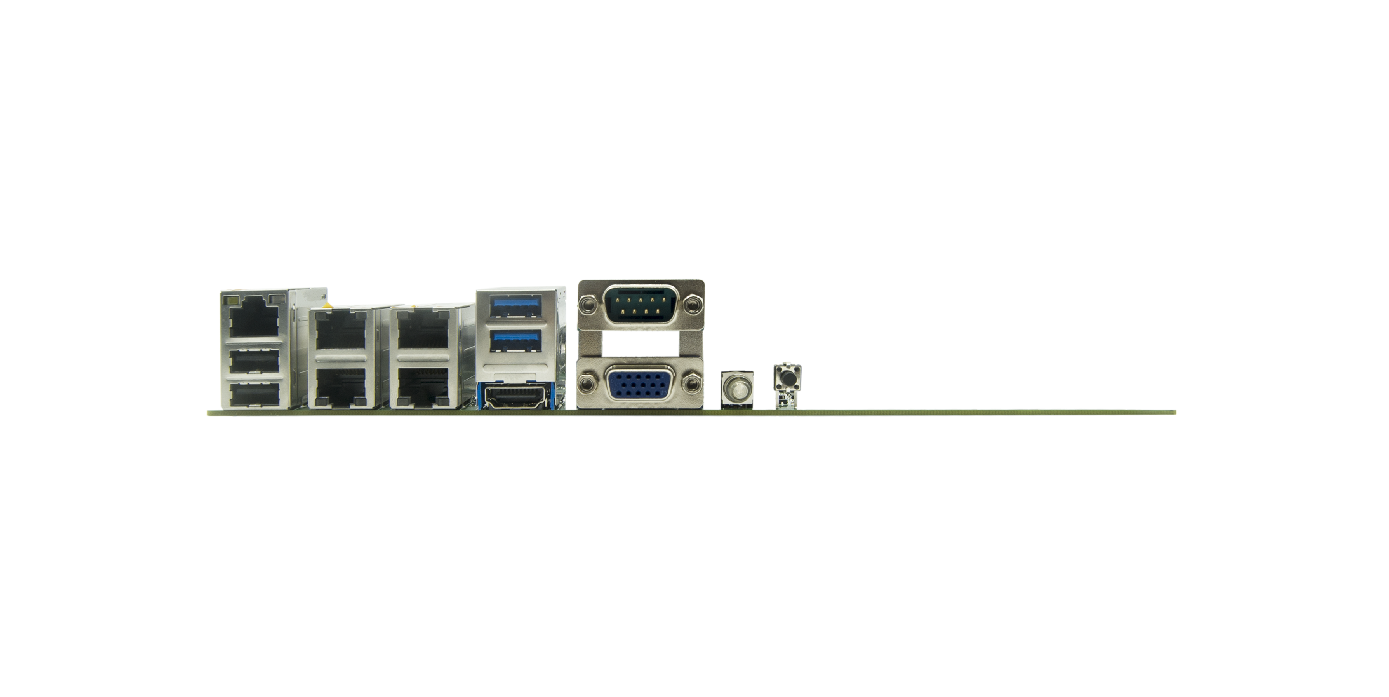

背板 I/O 接口
2x USB 3.0 接口，2x USB 2.0 接口，1 x VGA 接口，1 x HDMI 接口，1 x COM接口
1 x UID 开关（带LED灯），1个复位开关，4 x 千兆RJ-45 LAN 接口，1 x RJ-45 IPMI 管理接口
板载 I/O
1 x TPM/TCM 插针，标准ATX24+8pin，1 x 标准PMBus接口
2 x USB 3.0内置插针，2 x USB 2.0内置插针, 1 x USB2.0 Type A
6 x 4pin风扇接口 , 1 x 串口插针，1 x 机箱开启检测接口，
显示
芯片
Intel CPU集成显卡/ASPEED AST2400 BMC
接口
1 x VGA（BMC）, 1 x HDMI(CPU集显)
产品尺寸
尺寸
9.6" x 9.6" (24.38cm x 24.38cm)
温度湿度要求
工作温度
10°C to 35°C
存储温度
-40°C to 70°C
工作湿度
8% to 90% （无冷凝）
存储湿度
5% to 95% （无冷凝）
-
-
