安卓工业计算机-LRAM-3568
★ARM平台 无风扇嵌入式工控机
★基于瑞芯微工规级 RK3568J SoC设计
★4x Cortex-A55 + 1 TOPS NPU + Mali-G52 3D GPU
★板载 2/4/8GB LPDDR4/4X + 16/32/64GB eMMC 5.1
★支持 HDMI 4K 60Hz 显示输出
★I/O：2x GbE、2x CAN、4x USB、4x COM (最多支持6路)
★可选板载 WiFi+BT 模块，支持 M.2 4G/5G 扩展
★支持 RT Linux、Android 11、Ubuntu 18.04、Debian 11
★支持宽温 -40~70℃ 应用环境
-
规格参数
系统
SoC
Rockchip RK3568J/RK3568B2 四核64位处理器
CPU
Quad core Arm Cortex-A55, 最大主频 1.8GHz
MCU
-
NPU
1 TOPS Neural Network performance
内存
板载 2GB/4GB/8GB LPDDR4/4X
存储/扩展
板载 16GB/32GB/64GB eMMC 5.1 for OS
1x TF卡槽, 支持存储扩展
视频
GPU
Arm Mali-G52, 支持 OpenGL ES 1.1/2.0/3.2, Vulkan 1.0/1.1, OpenCL 2.0 FP
硬件编解码
支持 H.265/H.264/VP9/VP8 视频解码, 最高 4K60
支持 H.265/H.264 视频编码, 最高 1080p60
视频接口
1x HDMI 2.0a Type-A, 支持 4K60 显示输出
音频
音频编解码
RK809 PMIC 集成 Codec
音频接口
1x 3.5mm Line out
网络
以太网
2x RJ45, 10/100/1000 Mbps, 4kV浪涌防护
WiFi
板载 AW-CM358 模块, 支持 WiFi 5 (802.11ac) + Bluetooth 5.2
5G/4G
1x M.2 Key B (USB 3.0), 支持扩展 4G/5G 模块
1x Micro SIM卡槽
I/O

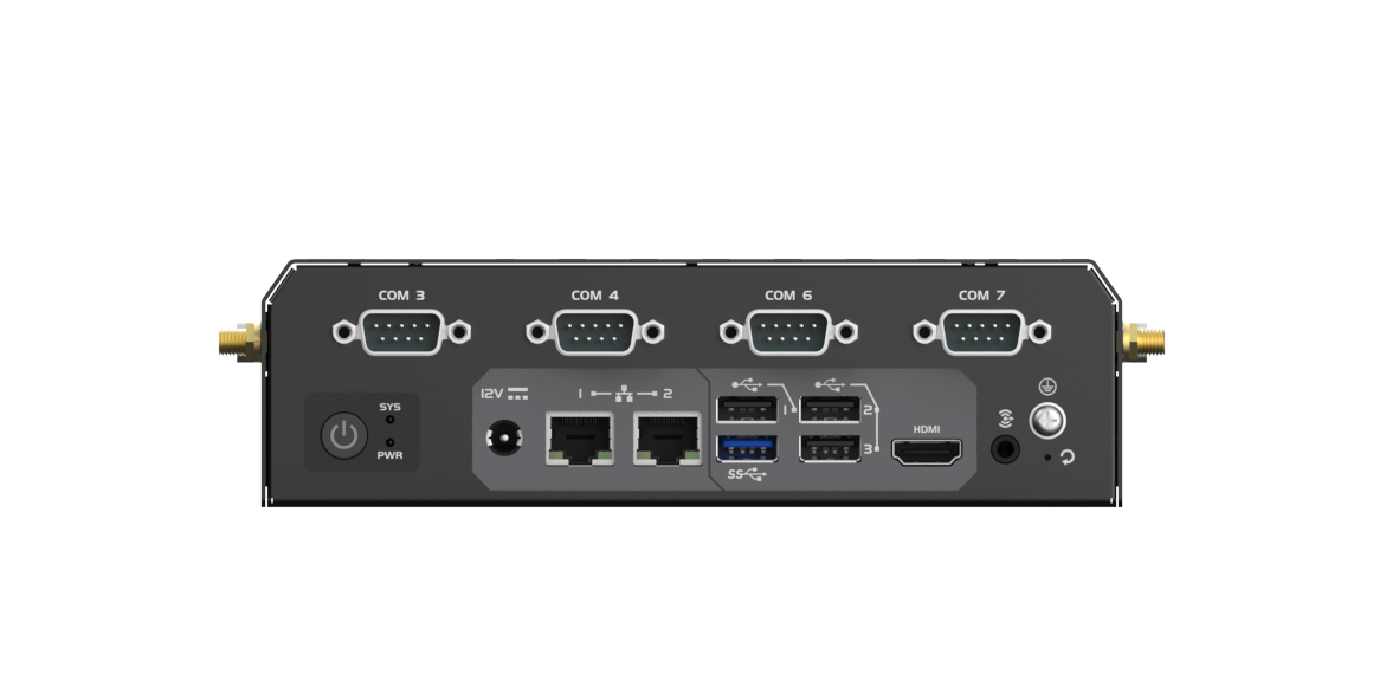

前置 I/O
1x USB 3.0 OTG Type-A, 支持升级烧录
3x USB 2.0 Type-A
2x DB9 RS-232/485 可选
2x DB9 RS-232/TTL 可选

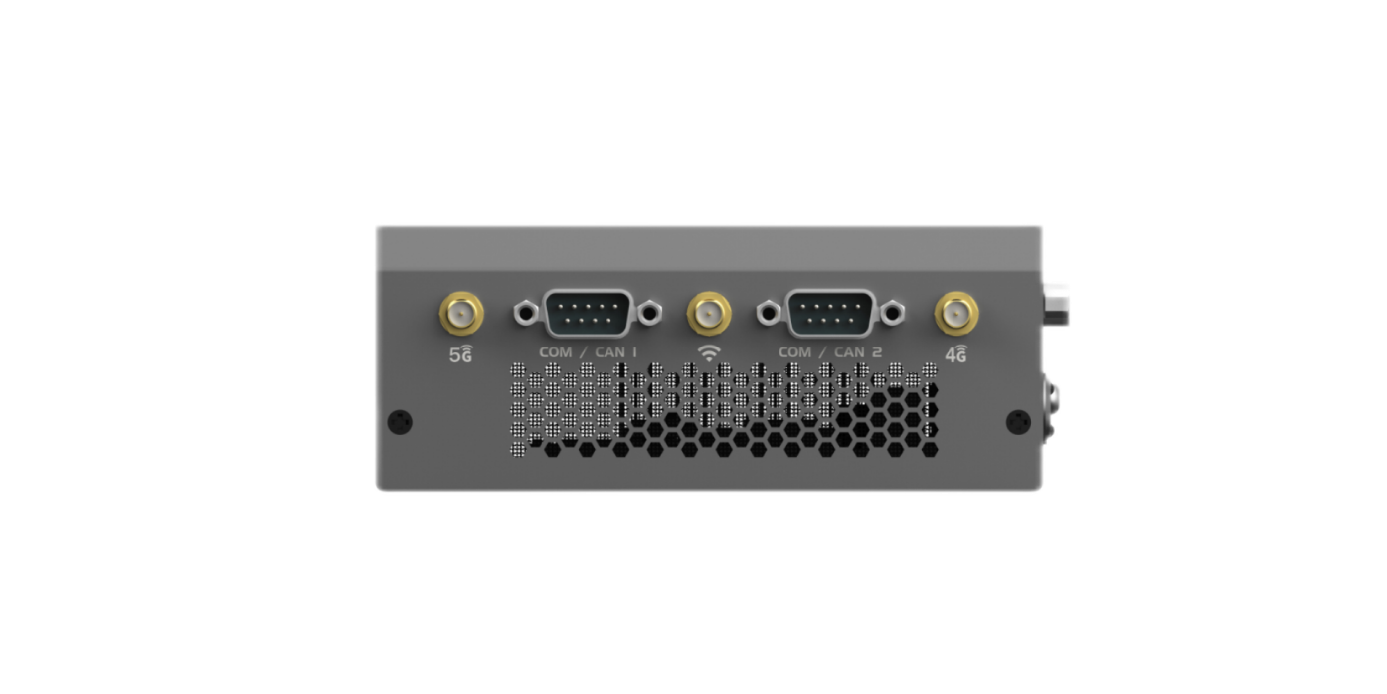

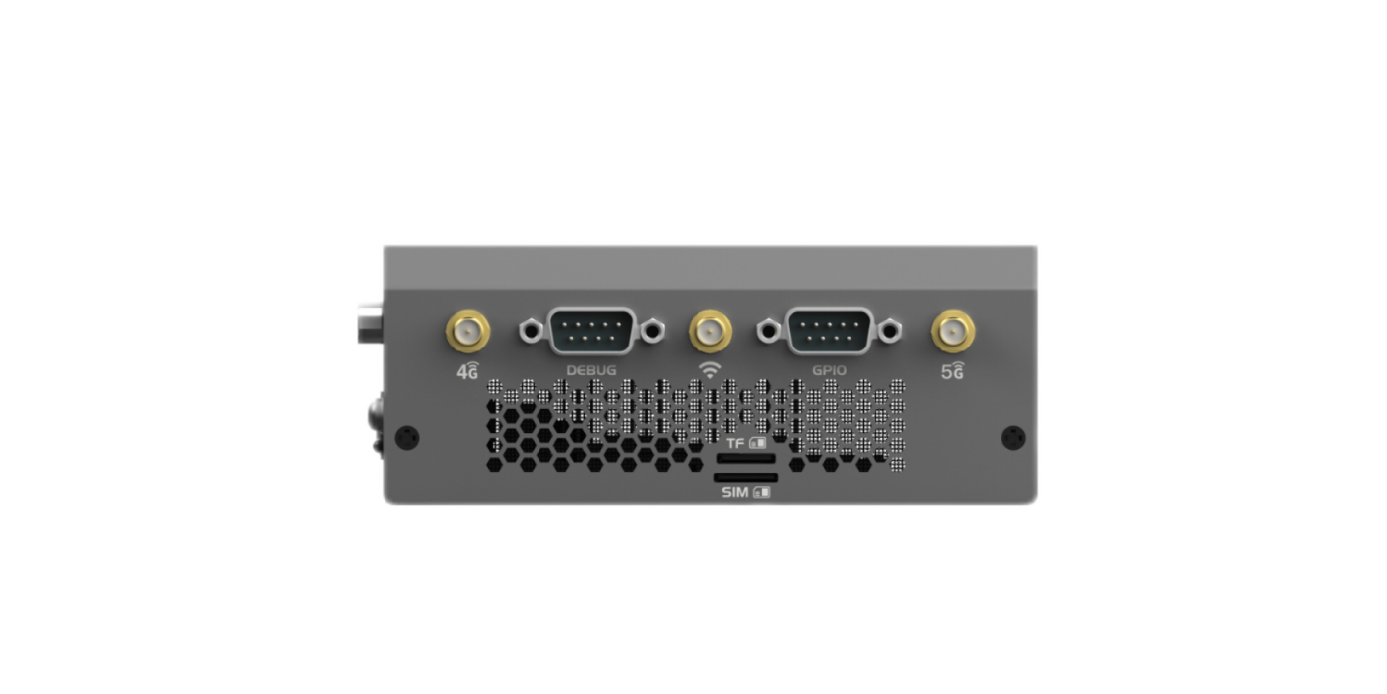

侧面 I/O
2x DB9 RS-232/TTL/CAN 可选
1x DB9 GPIO 接口 (7-bit GPIO+1-bit ADC)
1x DB9 Debug 调试接口
其他
看门狗
独立看门狗, 控制上电开机
RTC
CR2032电池供电, 支持定时开关机
安全加密
-
电源
电源输入
12V DC-IN
可选 9~36V DC 宽压输入, 支持反接保护
电源接口
5.5x2.5mm DC Jack
2P-3.81mm 凤凰端子, 带固定螺丝
按键/指示灯
1x 开机按键, 1x Recovery按键
1x 双色LED指示灯 (支持自定义)
1x Recovery按键
1x 双色LED指示灯 (预留接口, 支持自定义)
物理参数
规范/尺寸
187mm x 135mm x 54mm
安装方式
标准桌面式安装, 书本式壁挂安装, DIN导轨安装, VESA挂架安装
软件
操作系统
Android 11, Debian 11, Ubuntu 18.04, OpenHarmony 4.0, Preempt-RT Linux
启动方式
eMMC
环境
工作温度
0~50℃ / -20~60℃ / -40~70℃ 可选
储存温度
-40~85℃
工作/储存湿度
10%~90% RH, 无冷凝
安规标准
EMC标准
IEC 61000-4-2 ESD 3级防护 (接触 ±6kV, 空气 ±8kV)
IEC 61000-4-4 EFT 4级防护 (电源 ±4kV, 网口 ±2kV)
安规认证
CCC, CE Class B
-
-
