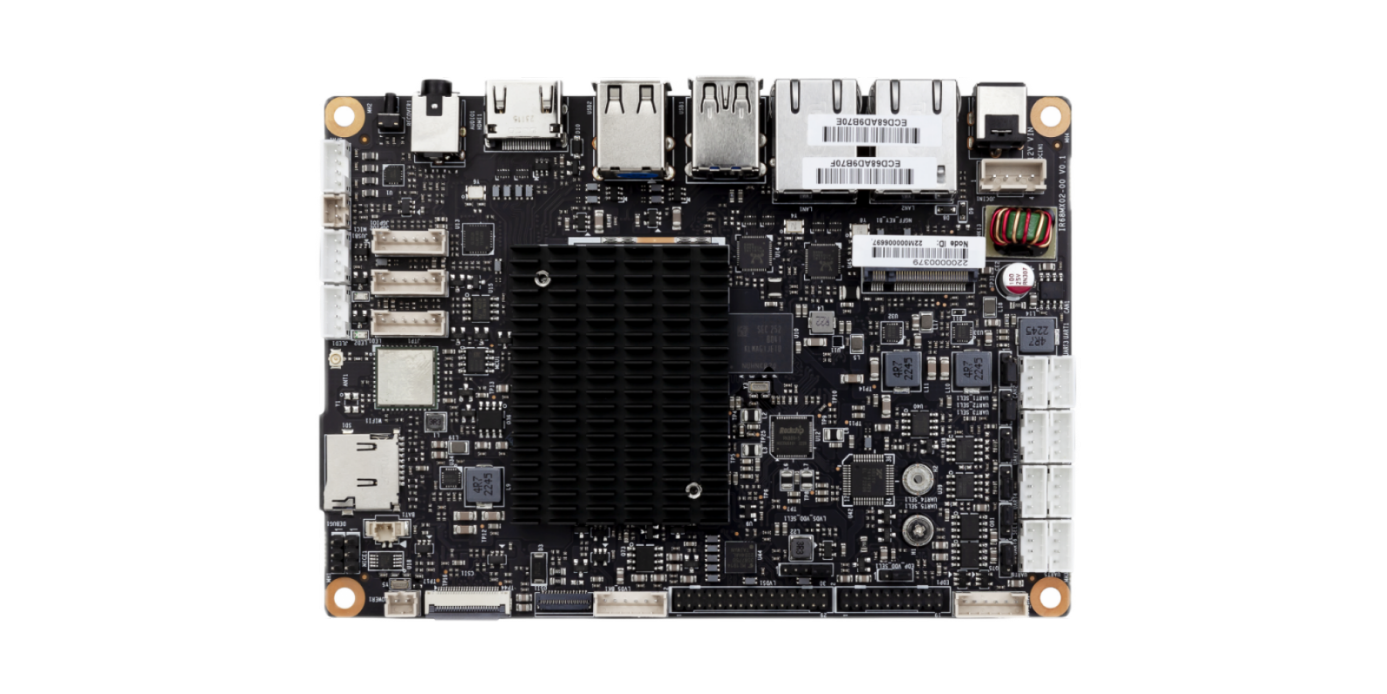

安卓主板-ARM-3568
★ARM平台 3.5寸标准嵌入式单板电脑
★基于瑞芯微工规级 RK3568J SoC设计
★4x Cortex-A55 + 1 TOPS NPU + Mali-G52 3D GPU
★显示：1x HDMI、1x eDP、1x LVDS、1x MIPI-DS

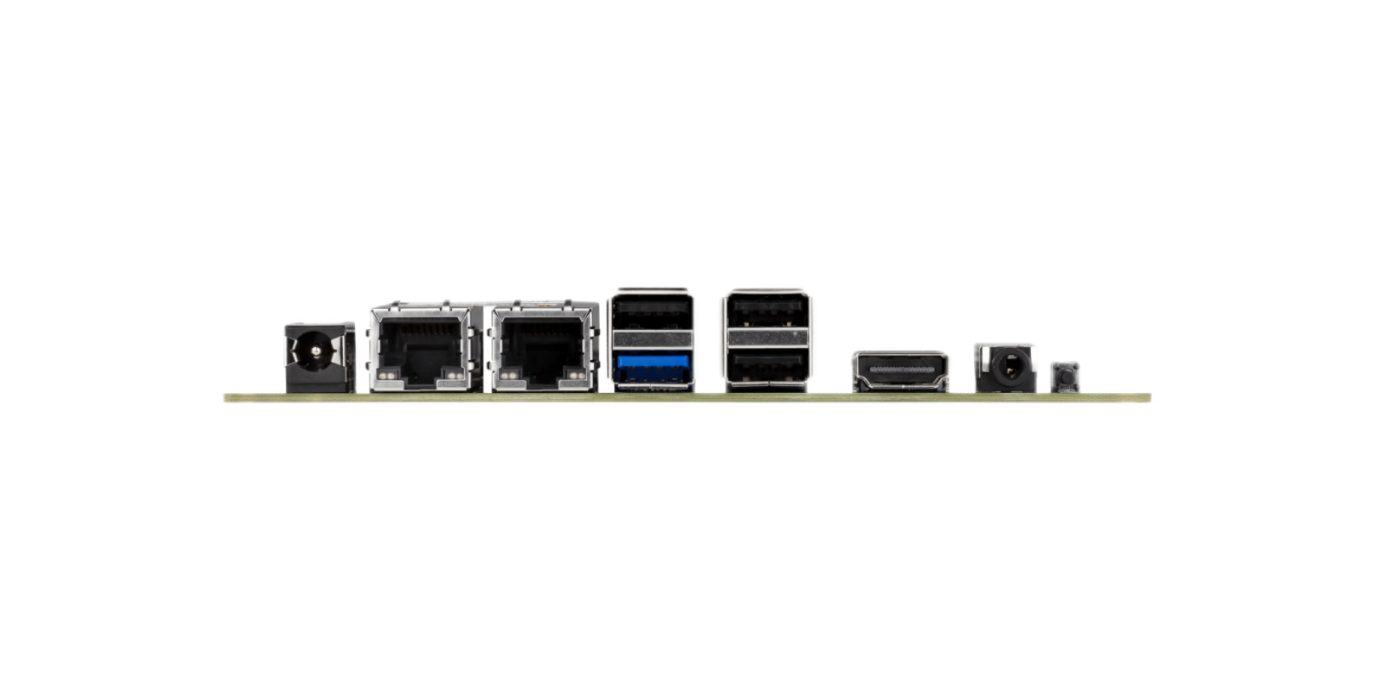

★I/O：2x GbE、2x CAN、5x USB、6x COM
★可选板载 WiFi+BT 模块，支持 M.2 4G/5G 扩展
★支持宽温 -40~85℃ 应用环境
-
规格参数
处理器 CPU
Rockchip RK3568J, 4核 Arm Cortex-A55 64位处理器, 最大主频 1.8GHz
神经处理单元 NPU
1 TOPS Neural Network performance
图形处理器 GPU
Arm Mali-G52 1-Core-2EE, 支持 OpenGL ES 1.1/2.0/3.2, Vulkan 1.0/1.1, OpenCL 2.0 FP
硬件编解码
支持 H.265/H.264/VP9/VP8 视频解码, 最高4K60; 支持 H.265/H.264 视频编码, 最高1080p60
内存
板载 2GB/4GB/8GB LPDDR4/4X
存储
板载 16GB/32GB/64GB eMMC 5.1 for OS
1x TF卡槽, 支持存储扩展
以太网
2x RJ45, 10/100/1000 Mbps, 4kV浪涌防护
WiFi
板载 AW-CM358 模块, 支持 WiFi 5 (802.11ac) + Bluetooth 5.2
5G/4G
1x M.2 Key B for 4G/5G (USB 3.0), 1x Micro SIM卡槽
显示
1x HDMI 2.0a Type-A, 支持 4K 60Hz 输出
1x eDP 1.3 (2x10-pin 2.0mm 杜邦插针, 12V背光)
1x 双通道LVDS (2x15-pin 2.0mm 杜邦插针, 12V背光)
1x 4-lane MIPI-DSI (31-pin 0.3mm FPC)
支持 HDMI+eDP/LVDS/MIPI-DSI 双屏异显或同显
摄像头
1x 2-lane MIPI-CSI (24-pin 0.5mm FPC)
集成 8M ISP, 支持 HDR
音频
1x 3.5mm Line out, 1x Speaker 插针, 1x Mic in 插针
RK809 PMIC 集成 Codec, 功放: 3W/4Ω 双声道
USB
1x USB 3.0/OTG Type-A, 3x USB 2.0 Type-A, 1x USB 2.0 插针
串口
2x RS-232/485 插针, 4x RS-232/TTL 插针
CAN
2x CAN FD 插针
I2C
1x TP-I2C 插针, 支持触摸屏控制
GPIO
2x GPIO 插针, 支持7路GPIO (3.3V电平), 1路ADC (0~1.8V输入)
电源
12V DC IN (5.5x2.5mm DC Jack 或 1x4-pin 2.5mm 带卡扣插针输入)
规范/尺寸
标准3.5寸, 146mm x 102mm
操作系统
Preempt-RT Linux, Android 11, Ubuntu 18.04, Debian 10
工作温度/湿度
-40~85℃, 10%~90% 无凝结
储藏温度/湿度
-40~85℃, 5%~90% 无凝结
-
-
