车载工业计算机-EPC-1238

★7th Generation Intel® Core™ Processors, FCBGA 1356
★4GB/8GB DDR4 memory onboard
★1x 2.5" SATA 3.0 Drive Bay
★Supports 2 Mini PCIe for Extension Modules
★Rich I/O ports: 2 Intel GbE, 6 COM, 4 USB 3.0, 2 USB 2.0
★Compact and Fanless In-Vehicle System
★15-Year CPU Life Cycle Support Until Q1' 32 (Based on Intel IOTG Roadmap)
ꄴ上一个： 车载工业计算机-EPC-1239
ꄲ下一个： 车载工业计算机-EPC-1237

  • 系统



    处理器

    7th Generation Intel® Core™ Processors, FCBGA 1356
    Intel® Core™ i7-7600U Processor, Dual Core, 4M Cache, 2.8GHz, 15W
    Intel® Core™ i5-7300U Processor, Dual Core, 3M Cache, 2.6GHz, 15W
    Intel® Core™ i3-7100U Processor, Dual Core, 3M Cache, 2.4GHz, 15W

    内存

    4GB/8GB Memory Onboard
    Dual Channel DDR4 2133MHz

    BIOS

    Insyde SPI 128Mbit

    显示

    控制器

    Intel® HD Graphics GT Series

    显示器

    1 x VGA
    1 x HDMI
    VGA: resolution up to 1920x1200 @ 60Hz
    HDMI: resolution up to 4096x2160 @ 24Hz

    双重显示

    VGA + HDMI

    储存

    外插/内插

    1 x 2.5" SATA 3.0 Drive Bay

    扩充

    界面

    1 x Full-size Mini PCIe (PCIe+USB)
    1 x Half-size Mini PCIe (PCIe+USB+SATA)

    音讯

    音讯编译码器

    Realtek ALC888 5.1-channel

    以太网路

    控制器

    1 x Intel® I210IT (10/100/1000Mbps)
    1 x Intel® I219LM (10/100/1000Mbps)

    LED

    指示灯

    1 x Status LED
    1 x HDD LED

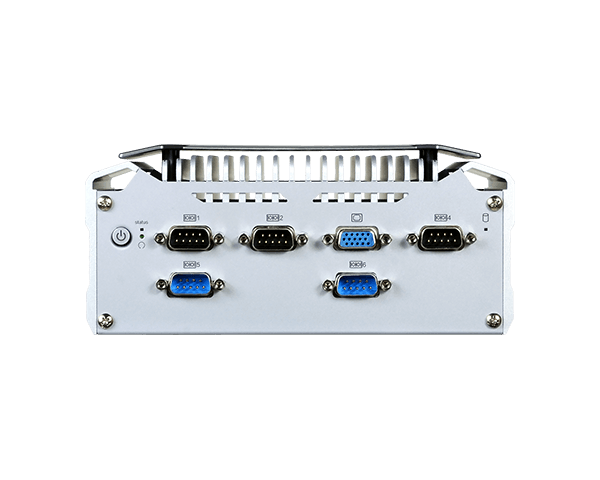

    前板输入/输出

    串口

    2 x RS-232/422/485 (DB-9, COM 1~2)
    3 x RS-232 (DB-9, COM 4~6, COM 4 supports 8-bit DIO or CAN-Bus )

    显示

    1 x VGA

    按键

    1 x Power Button
    1 x Reset Button

    背板输入/输出

    以太网络

    2 x GbE (RJ-45)

    串口

    1 x RS-232 (DB-9, COM 3)

    USB

    4 x USB 3.0 (type A)
    2 x USB 2.0 (type A)

    显示

    1 x HDMI

    音源

    1 x Line-out
    1 x Mic-in

    Wi-Fi 天线

    5 x Wi-Fi Module Antenna Hole

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    电源

    类型

    9~36V DC-in power with ignition delay on/off

    端口

    DC Jack

    支持操作系统

    支持操作系统

    Windows 10 (64-bit)
    Windows 10 IoT Enterprise (64-bit)
    Linux

    环境指标

    运作温度

    -20 to 60°C

    储存温度

    -20 to 85°C

    相对湿度

    5 to 95% RH (non-condensing)

    机械结构

    结构

    Aluminum + Sheet Metal

    安装方式

    Wall/VESA/DIN Rail Mount

    尺寸 (宽 x 高 x 深)

    184mm x 82mm x 118.4mm

    重量

    1.6 Kg

    安规认证

    冲击测试

    MIL-STD 810G 516.6
    Operating: 10G, 11ms
    Non-Operating: 40G, 11ms

    抗振动测试

    MIL-STD 810G 514.6C-3

    认证

    CE, FCC Class A, RoHS, E-Mark (E13)
