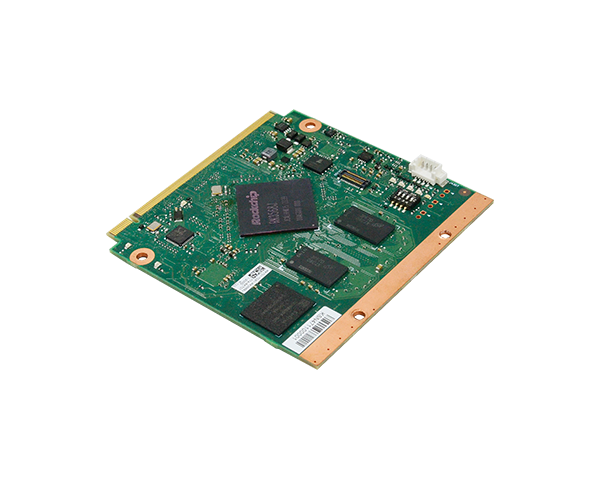

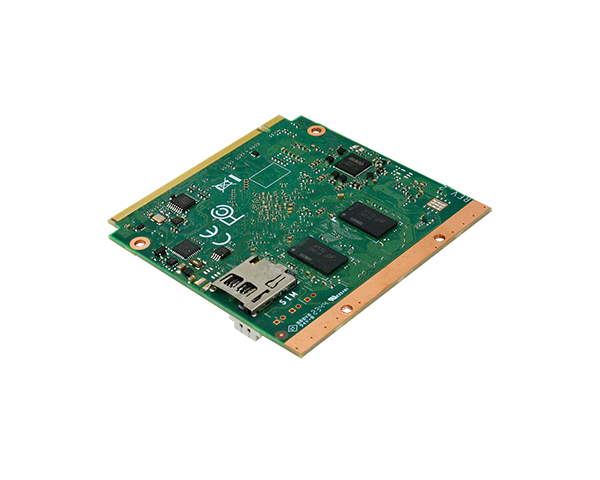

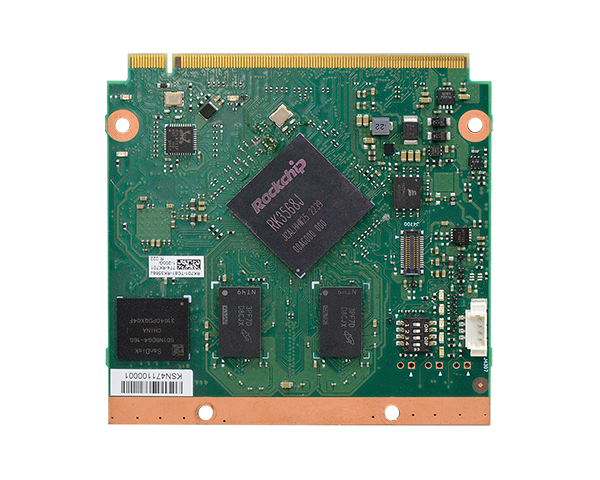

嵌入式电脑模块-SOM-1022

★ARockchip RK3568 quad-core Cortex-55 @2.0GHz
★Rockchip RK3568J quad-core Cortex-A55 @1.8GHz
★2GB/4GB/8GB DDR4 Memory Down
★Supports 4K / 2K resolution
★1 eDP/LVDS + 1 DP/TMDS
★Multiple expansions: 2 PCIe 3.0, 1 PCIe 2.0
★Rich I/O: 1 Realtek GbE, 1 USB 3.2, 4 USB 2.0
ꄴ上一个： 嵌入式电脑模块-SOM-1023
ꄲ下一个： 嵌入式电脑模块-SOM-1021

  • 系统



    处理器

    ARockchip RK3568 quad-core Cortex-55 @2.0GHz
    Rockchip RK3568J quad-core Cortex-A55 @1.8GHz

    内存

    2GB/4GB/8GB DDR4 Memory Down 3200MHZ

    显示

    控制器

    G52 2EE

    特性

    OpenGL ES1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0

    显示器

    1 x eDP/LVDS
    1 x DP/TMDS
    HDMI: resolution up to 4096 x 2160 @30HZ
    LVDS: resolution up to1024 x 600 @60Hz
    eDP: resolution up to 3840 x 2160 @60Hz

    双重显示

    eDP/LVDS + DP/TMDS

    扩充

    界面

    2 x PCIe x1 (Gen 3)
    1 x PCIe x1 (Gen 2)
    1 x uSD (available upon request)
    1 x I2C
    2 x SPI (SPI0 set to TPM 2.0)
    1 x CAN bus
    2 x UART
    1 x MIPI-CSI (available upon request)

    音讯

    界面

    HD Audio

    以太网路

    控制器

    1 x RTL8211F-CG

    输入/输出

    USB

    1 x USB 3.2
    4 x USB 2.0

    SATA

    2 x SATA 3.0 (up to 6Gb/s, SATA 1 Co-Lay PCIE Gen 2)

    eMMC

    Supports up to 128GB eMMC, NC as default
    eMMC 5.1, BGA-153 Ball 8~128G(MLC mode)

    GPIO

    1 x 4-bit GPIO

    安全性

    信赖平台模块

    TPM 2.0

    电源

    类型

    5V, 5VSB, VCC_RTC

    耗能

    TBD

    支持操作系统

    Linux

    Linux

    环境指标

    温度

    Operating: 0 to 60°C, -40 to 85°C

    湿度

    Operating: 5 to 90% RH Storage: 5 to 90% RH

    MTBF

    TBD

    机械结构

    尺寸

    Qseven form factor
    70mm (2.76") x 70mm (2.76")

    规范

    Qseven specification revision 2.1

    安规认证

    认证

    CE, FCC Class B, RoHS
