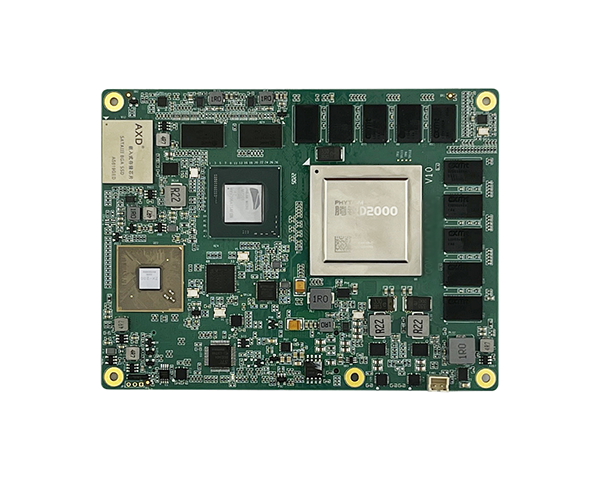

COMe及嵌入式电脑模块-COMe-1032

★腾锐D2000/ 飞腾FT2000-4 Processors, COM Express® Type-6
★16GB DDR4 SDRAM ( 带ECC )
★Watchdog Timer: System Reset, Programmable via Software from 1 to 255 Seconds
★Quad Displays: VGA + LVDS + 2 HDMI
★Multiple Expansion: 1 PCIe x16, 1 PCIe x4, 3 PCIe x1, 1 LPC, 1HDA, 1 I2C, 2 UART, 8 GPIO, 1 FAN_PWM/TACH
★Linux: 支持麒麟、UOS 等操作系统 ( 默认不带系统出货 )
★100% 国产货元器件
ꄴ上一个： COMe及嵌入式电脑模块-COMe-1033
ꄲ下一个： COMe及嵌入式电脑模块-COMe-1031

  • 系统



    处理器

    腾锐D2000, 8 核2.3GHz 14nm, TDP 40W
    飞腾FT2000-4, 4 核2.6GHz 28nm, TDP 30W

    内存

    16GB DDR4 SDRAM ( 带ECC)

    BIOS

    Phytium BIOS

    显示

    控制器

    景嘉微JM7201 显示芯片, 独立显存2GB 或JM7500 显示芯片( 宽温级配置 )

    显示器

    独立显存2GB
    支持1 路VGA+1 路双通道LVDS+2 路HDMI 独立显示

    四重显示

    VGA + LVDS + 2 HDMI

    储存

    SSD

    128GB SSD

    扩充

    界面

    1 x PCIE X16 ( 可配置为2* PCIE X8 )
    1 x PCIE X4 ( 可配置为2* PCIE X2 或4* PCIE X1 )
    3 x PCIE X1
    1 x LPC (1.8V)
    1 x HDA (1.8V)
    1 x I2C
    2 x UART(3.3V TTL TX/RX)
    1 x FAN_PWM/TACH

    以太网路

    控制器

    2 x YT8521 (1000Mbps)

    输入/输出

    USB

    4 x USB 3.0 ( 占用4 路USB 2.0 资源 )
    8 x USB 2.0

    SATA

    3 x SATA 2.0

    屏幕

    1 x 2CH 24bits LVDS
    1 x VGA
    2 x HDMI

    SSD

    1 x 128GBon board SSD

    DIO

    1 x 8-bit DIO

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    电源

    类型

    AT/ATX模式可選, 默認AT模式

    耗能

    · 满负载时：
    约60W（D2000处理器配置峰值）
    约50W（FT-2000/4处理器配置峰值）
    · 空闲时：
    约44W（D2000处理器配置峰值）
    约36W（FT-2000/4处理器配置峰值）

    支持操作系统

    支持操作系统

    支持麒麟、UOS 等操作系统 ( 默认不带系统出货 )

    环境指标

    运作温度

    0 to 55°C, 非凝结( 常温级 )
    -20 to 55°C, 非凝结( 工业级 )
    -40 to 85°C, 非凝结( 宽温级 )

    储存温度

    -45 to 75°C, 非凝结

    机械结构

    尺寸

    COM Express® Type-6
    95mm (3.74") x 125mm (4.9")

    规范

    PICMG COM Express® R2.1, Type 6 (COM6CB載板)
