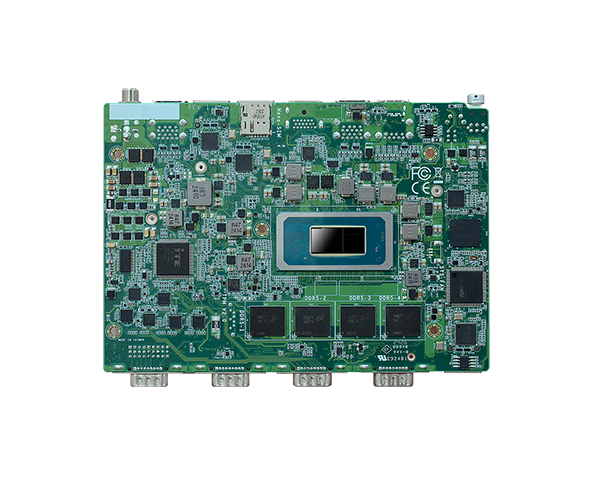

4寸工业主板-EBC-4002

★Intel® Core™ Ultra Processor
★On Board OOB built-in (Opt.)
★LPDDR5x-6400 memory down
★Triple Displays: 1 HDMI, 1 dual channel LVDS, 1 Type-C DP Alt. Mode
★Multiple Expansion: 1 M.2 M Key, 1 M.2 B Key, 1 M.2 E Key
★Rich I/O: 2 Intel 2.5GbE, 1 Intel GbE, 4 USB 3.2, 1 USB Type-C, 5 COM, 1 COM/DIO
ꄴ上一个： 4寸工业主板-EBC-4003
ꄲ下一个： 4寸工业主板-EBC-4001

  • 系统



    处理器

    Intel® Core™ Ultra 7/5 Processors, TDP up to 28W
    Intel® Core™ Ultra 7 165H, 16C, 24M Cache, 1.4GHz (5.0GHz)
    Intel® Core™ Ultra 5 135H, 14C, 18M Cache, 1.7GHz (4.6GHz)
    Intel® Core™ Ultra 7 155U, 12C, 12M Cache, 1.7GHz (4.8GHz)
    Intel® Core™ Ultra 5 125U, 12C, 12M Cache, 1.3GHz (4.3GHz)

    内存

    Dual Channel LPDDR5/x 6400MHz memory down Up to 32GB

    BIOS

    AMI SPI 256Mbit

    显示

    控制器

    Intel® Arc™ Graphics

    特性

    OpenGL 4.6, Direct X 12.2, OpenCL 3.0
    HW Decode: HEVC, VP9, AV1, AVC
    HW Encode: HEVC, VP9,AV1, AVC

    显示器

    1 x HDMI 1.4b
    1 x LVDS
    1 x USB-C DP Alt. mode

    HDMI: resolution up to 4096x2160@24Hz LVDS: dual channel 24-bit, resolution up to 1920x1200@60Hz
    DP: resolution up to 4096x2304@60Hz

    三重显示

    HDMI + LVDS + USB-C DP Alt. mode

    扩充

    界面

    1 x M.2 M key 2280 (PCIe Gen4 x4)
    1 x M.2 B key 3052 (USB 3.0/2.0, PCIe x1, SATA), 1 x SIM slot for 4G/5G
    1 x M.2 E key 2230 (USB 2.0/PCIe x1)

    音讯

    音讯编译码器

    Realtek ALC888S

    以太网路

    控制器

    2 x Intel® I226V (10/100/1000/2500Mbps)

    前板输入/输出

    以太网络

    1 x GbE (RJ-45), Intel® i210AT (10/100/1000Mbps) (support OOB)

    串口

    COM 1: RS-232/422/485
    COM 2/3: RS-232
    COM 4: RS-232/422/485 or 8-bit DIO by jumper setting

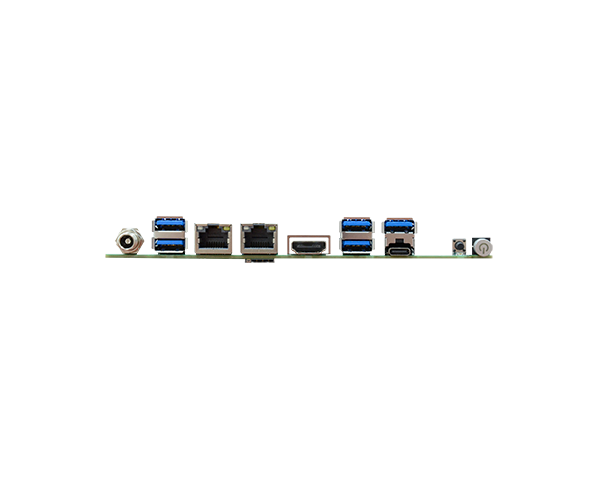

    背板输入/输出

    以太网络

    2 x 2.5GbE (RJ-45)

    USB

    5 x USB 3.2 or 4 x USB 3.2 + 1 x USB 2.0 (by BIOS setting)
    1 x USB Type C

    显示

    1 x HDMI
    1 x USB-C DP Alt. Mode

    按键

    1 x Power Button
    1 x Reset Button

    内部输入/输出

    串行端口

    2 x RS-232 (1.0mm pitch)

    USB

    1 x USB 2.0 (1.0mm pitch)

    SATA

    1 x SATA 3.0

    风扇

    1 x Smart FAN

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    TPM 2.0

    电源

    类型

    9~36V DC

    端口

    Right Angle Connector (4-pin)
    DC-in Jack (available upon request)

    RTC 电池

    CR2032 Coin Cell (Cable type)

    支持操作系统

    微软

    Windows 11 & 10 IoT Enterprise 64-bit

    Linux

    Linux

    环境指标

    温度

    Operating: -5 to 65°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    TBD

    机械结构

    尺寸

    4" SBC Form Factor
    165mm (6.49") x 115mm (4.53")

    高度

    PCB: 1.6mm

    安规认证

    认证

    CE, FCC Class B, RoHS
