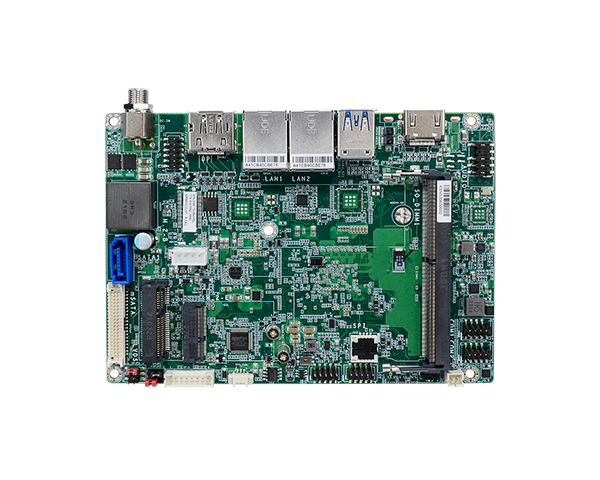

3.5寸工业主板-EBC-3505

★Intel® Atom® X Series Processor 3.5" SBC
★1 DDR4-3200 SODIMM up to 32GB
★4K High Resolution: Supports 4K/ 2K resolution
★Triple Independent Displays: 1 VGA, 1 DP++, 1 LVDS/eDP
★Multiple Expansion: 1 M.2 E Key, 1 Mini- PCIe, 1 I2C
★Rich I/O: 2 LAN, 2 USB 3.1 Gen2, 2 USB 2.0, 2 COM, 1 SATA 3.0
★15-Year CPU Life Cycle Support Until Q4' 35 (Based on Intel IOTG Roadmap)
ꄴ上一个： 3.5寸工业主板-EBC-3506
ꄲ下一个： 3.5寸工业主板-EBC-3503

  • 系统



    处理器

    Intel Atom Elkhart Lake
    • Industrial：
    Atom, x6425RE, 4C, 1.9GHz,12W
    Atom, x6414RE, 4C, 1.5GHz,9W
    • Embedded：
    Atom, x6425E, 4C, 2.0GHz(3.0GHz),12W
    Atom, x6413E, 4C, 1.5GHz(3.0GHz),9W
    • PC Client：
    Celeron N6210, 2C 1.2GHz(2.6GHz), 6.5W

    内存

    Single DDR4-3200 SODIMM Up to 32GB
    (in-band ECC support in embedded/industrial SKU)

    BIOS

    AMI SPI 256Mbit

    显示

    控制器

    Intel® HD Graphics

    特性

    OpenGL 5.0, DirectX 12, OpenCL 2.1
    HW Decode: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
    HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC

    显示器

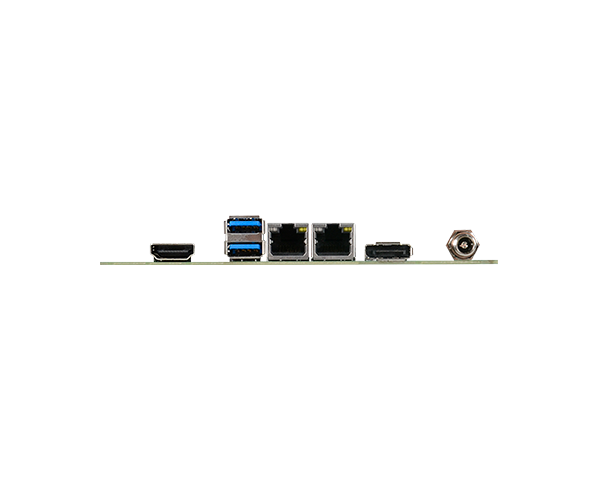

    1 x VGA (or BOM option change to HDMI 2.0)
    1 x DP++
    1 x LVDS or eDP + Backlight

    HDMI: resolution up to 1920x1080 @60Hz
    DP++: resolution up to 4096x2304 @60Hz
    LVDS: resolution up to 1920x1200 @60Hz

    三重显示

    VGA + DP++ + LVDS/eDP

    扩充

    界面

    1 x M.2 2230 E key (USB/PCIe) (Support WiFi 5 & WiFi 6)
    1 x mini-PCIe (USB/PCIe)
    I2C

    音讯

    音讯编译码器

    Realtek ALC888

    以太网路

    控制器

    2 x Intel® I225-IT PCIe

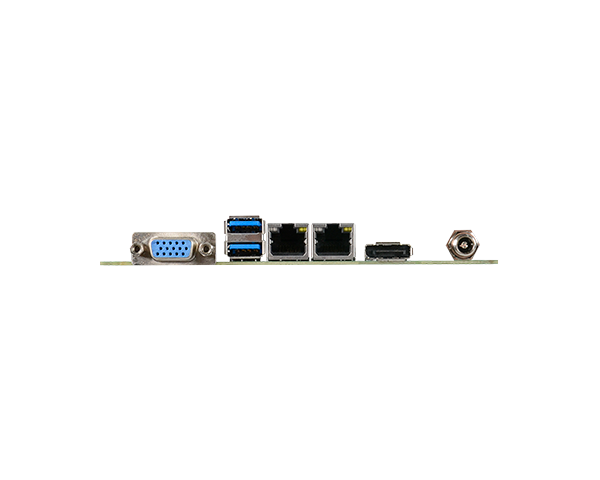

    背板输入/输出

    以太网络

    2 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen2 10Gbps

    显示

    1 x DP++
    1 x VGA

    内部输入/输出

    串行端口

    1 x RS232/422/485 + 1 x RS232,
    or 1 x RS232/422/485 + 8bit DIO (BIOS select)

    USB

    4 x USB 2.0

    显示

    1 x LVDS or eDP + Backlight

    音效

    1 x Audio (Line-out/Mic-in)

    SATA

    1 x SATA 3.0
    1 x 5V SATA Power (support SATA HDD LED via front panel)

    前面板

    1 x front panel (power button/reset button, power LED, HDD act LED)

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    TPM 2.0

    电源

    类型

    Wide Range 9~36VDC

    端口

    DC Jack (or vertical type 4pin connector)

    耗能

    TBD

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    微软

    Windows 10 IoT 2019 LTSC
    Windows 10 IoT 2021 LTSC
    Linux

    Linux

    Linux

    环境指标

    温度

    Operating: -40 to 85°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    TBD

    机械结构

    尺寸

    3.5" SBC Form Factor
    146mm (5.75") x 102mm (4.02")

    安规认证

    认证

    CE, FCC Class B (TBD in later stage), RoHS, UKCA
