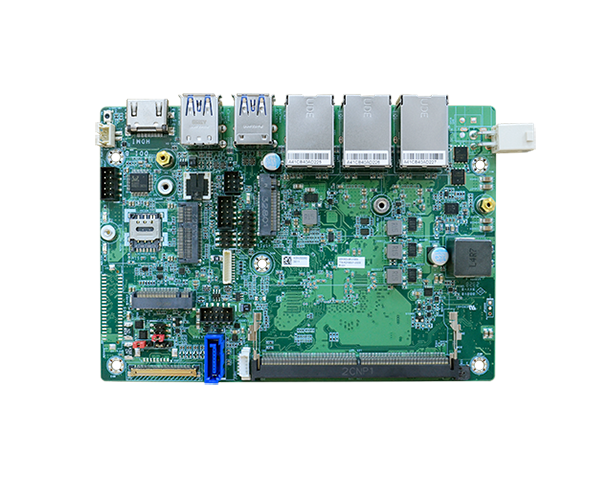

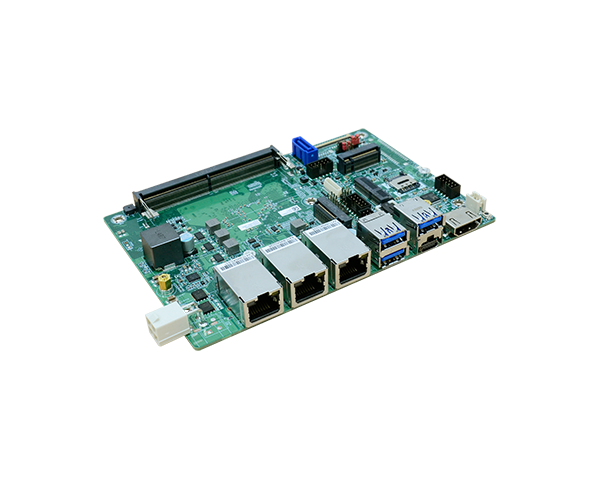

3.5寸工业主板-EBC-3501

★Intel® Atom® Amston Lake Processors 3.5" SBC
★1 DDR5 SO-DIMM
★4K High Resolution: Supports 4K/ 2K resolution
★Triple Display: 1 HDMI, 1 Type-C DP Alt. Mode, 1 LVDS/eDP(Opt.)
★Rich I/O Connectivity: 3 2.5GbE LAN, 4 USB 3.2, 2 USB 2.0, 1 SATA
★Multiple Expansion: 1 M.2 M Key, 1 M.2 B Key, 1 M.2 E Key
★Supports wide temperature up to -40 to 85°C
ꄴ上一个： 3.5寸工业主板-EBC-3502
ꄲ下一个： 无

  • 系统



    处理器

    Intel® Atom® Amston Lake Processors, TDP up to 12W
    Intel® Atom x7000RE series processors (Code Name : Amston Lake)
    Intel® Atom Processor x7835RE, 8 Cores, 1.3~3.6GHz, 12W
    Intel® Atom Processor x7433RE, 4 Cores, 1.5~3.4GHz, 9W
    Intel® Atom Processor x7213RE, 2 Cores, 2.0~3.4GHz, 9W
    Intel® Atom Processor x7211RE, 2 Cores, 1.0~3.2GHz, 6W

    内存

    One 262-pin SODIMM up to 16GB
    Single Channel DDR5 4800MHz

    BIOS

    AMI SPI 256Mbit

    显示

    控制器

    Intel® UHD Graphics

    特性

    OpenGL 4.6, Direct X 12.1, OpenCL 3.0
    HW Decode: HEVC, VP9, AV1, AVC
    HW Encode: HEVC, VP9, AVC

    显示器

    1 x HDMI
    1 x Type-C DP Alt. Mode
    1 x LVDS/eDP(Opt.)

    HDMI: resolution up to 4096x2160 @24Hz
    DP: resolution up to 3840x2160 @60Hz
    LVDS: dual channel 24-bit, resolution up to 1920x1200@60Hz
    eDP: resolution up to 4096x2160 @60Hz

    三重显示

    HDMI + Type-C DP Alt. Mode + LVDS/eDP(Opt.)

    扩充

    界面

    1 x M.2 M key 2280/2242 (PCIe Gen3 x1/SATA3.0)
    1 x M.2 B key 3052/3042 (USB3.0/USB2.0, optional PCIe x1), 1 x SIM slot for 4G/5G
    1 x M.2 E key 2230 (USB/PCIe x1, support CNVi)

    音讯

    音讯编译码器

    Realtek ALC888S

    以太网路

    控制器

    3 x Intel® I226V/IT(10/100/1000/2500Mbps). LAN3 option with M.2 3052 PCIe x1.

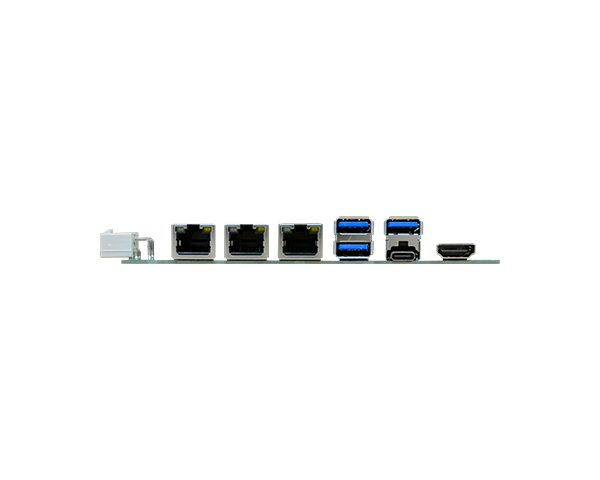

    背板输入/输出

    以太网络

    3 x 2.5GbE (RJ-45)

    USB

    4 x USB 3.2

    显示

    1 x HDMI
    1 x Type-C DP Alt. Mode
    1 x LVDS/eDP(Opt.)

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (2.0mm pitch)

    USB

    2 x USB 2.0 (2.0mm pitch)

    显示

    1 x LVDS LCD Panel Connector
    1 x LCD/Inverter Power

    音效

    1 x Audio (Line-out/Mic-in)

    SATA

    1 x SATA 3.0 (up to 6Gb/s)
    1 x SATA Power

    DIO

    1 x 8-bit DIO

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    dTPM2.0

    电源

    类型

    Wide Range 9~36V DC

    端口

    Right Angle Connector (4-pin)
    DC-in Jack (available upon request)
    Vertical Type Connector (4-pin) (available upon request)

    耗能

    TBD

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    支持操作系统 (UEFI Only)

    Windows 10 IoT Enterprise (64-bit)
    Windows 11
    Linux

    环境指标

    温度

    Operating: -40 to 85°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    TBD

    机械结构

    尺寸

    3.5" SBC Form Factor
    146mm (5.75") x 102mm (4.02")

    高度

    PCB: 1.6mm
    Top Side: 15.0mm
    Bottom Side: 4.0mm

    安规认证

    认证

    CE, FCC Class B, RoHS, UKCA
