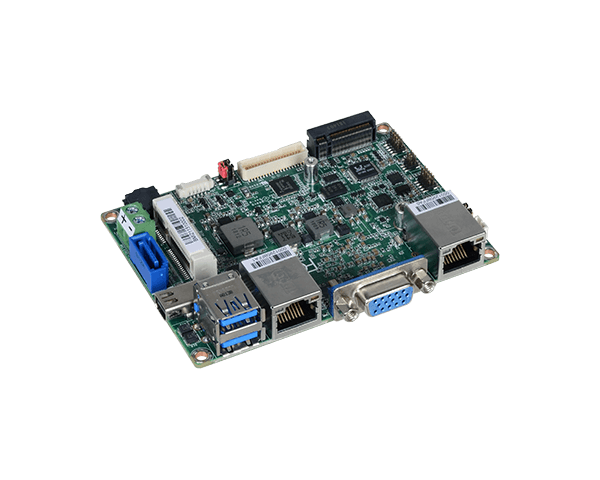

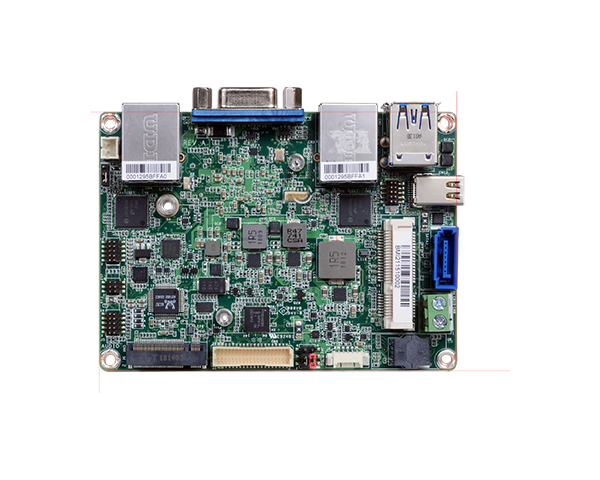

2.5寸工业主板-EBC-2562

★Intel® Atom™/Pentium®/Celeron® 处理器 E3900
★1 DDR3L SODIMM 至 8GB
★三重独立显示: VGA + Mini DP++ + LVDS
★扩充插槽及储存: 1 Mini PCIe, 1 M.2, 1 SMBus
★丰富I/O: 2 Intel 网口, 1 串口, 2 USB 3.1 Gen 1, 2 USB 2.0
★15年CPU长期支持至Q4' 31 (Based on Intel IOTG Roadmap)
ꄴ上一个： 2.5寸工业主板-EBC-2563
ꄲ下一个： 2.5寸工业主板-EBC-2561

  • 系统



    处理器

    Intel® Atom™ Processor E3900 Family, BGA 1296
    Intel® Atom™ x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
    Intel® Atom™ x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
    Intel® Atom™ x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W
    Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
    Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W

    内存

    One 204-pin SODIMM up to 8GB
    Single Channel DDR3L 1866MHz

    BIOS

    Insyde SPI 64Mbit (supports UEFI boot only)

    显示

    控制器

    Intel® HD Graphics

    特性

    OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
    HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
    HW Encode: H.264, MPEG2, MPEG4

    显示器

    1 x Mini DP++
    1 x VGA
    1 x LVDS
    Mini DP++: resolution up to 4096x2160 @ 60Hz
    VGA: resolution up to 2048x1536 @ 50Hz
    LVDS: dual channel 18/24-bit, resolution up to 1920x1200 @ 60Hz

    三重显示

    VGA + Mini DP++ + LVDS

    扩充

    界面

    1 x Full-size Mini PCIe (PCIe/USB 2.0, optional USB 3.1 Gen1/USB 2.0)
    1 x M.2 B key 2242. (PCIe/USB 2.0/SATA 3.0)

    音讯

    音讯编译码器

    Realtek ALC888S-VD2-GR

    以太网路

    控制器

    2 x Intel® I210AT PCIe (10/100/1000Mbps)
    2 x Intel® I210IT PCIe (10/100/1000Mbps) (available upon request)

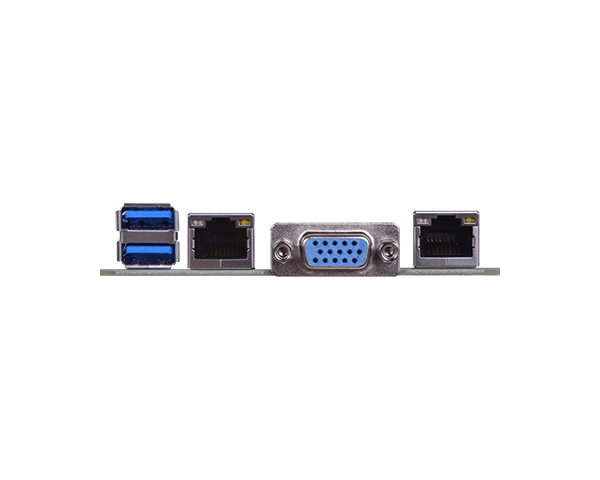

    背板输入/输出

    以太网络

    2 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen 1

    显示

    1 x Mini DP++
    1 x VGA
    1 x LVDS

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (1.27mm pitch)

    USB

    2 x USB 2.0 (1.27mm pitch)

    显示

    1 x LVDS LCD Panel Connector

    音效

    1 x Audio (Line-out/Mic-in)

    SATA

    1 x SATA 3.0 (up to 6Gb/s)

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM2.0

    电源

    类型

    Single 12V +/-10% DC

    端口

    2-pin Terminal Block
    2-pin Vertical Type Connector (opt.)

    耗能

    Typical: E3950:12V @ 0.51A (6.12Watt)
    Max.: E3950:12V @ 2.00A (24.00Watt)

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    支持操作系统 (UEFI Only)

    Windows 10 IoT Enterprise (64-bit)
    Linux

    环境指标

    温度

    Operating: 0 to 60°C, -40 to 85 °C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    497,857 hrs @ 25°C; 318,774 hrs @ 45°C ; 213,436 hrs @ 60°C

    机械结构

    尺寸

    2.5" Pico-ITX Form Factor 100mm (3.94") x 72mm (2.83")

    高度

    PCB: 1.6 mm
    Top Side: 7.9 mm
    Bottom Side: 16.34 mm

    安规认证

    认证

    CE, FCC, RoHS
