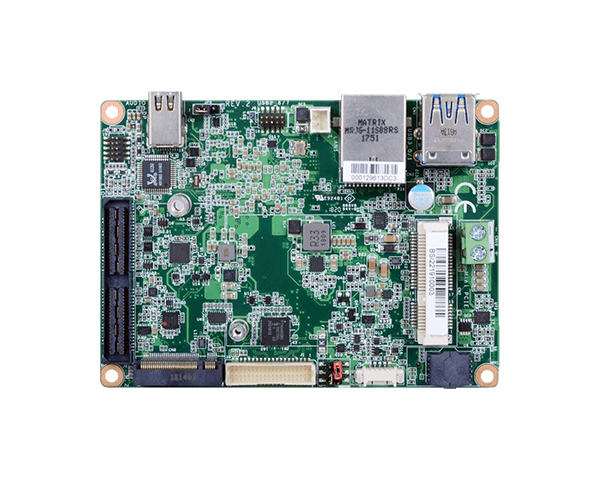

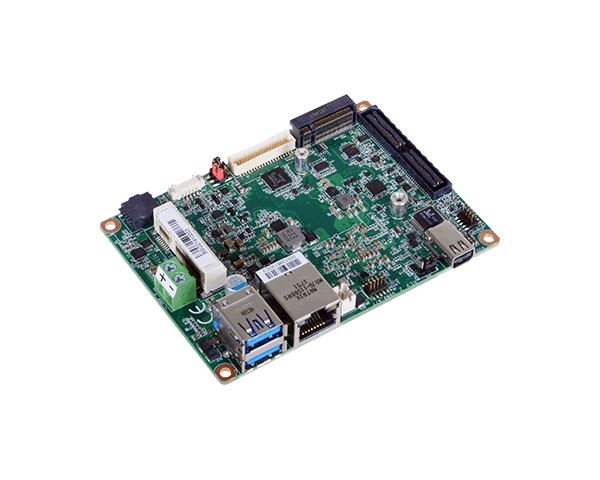

2.5寸工业主板-EBC-2561

★Intel Atom® 处理器 E3900
★1 DDR3L SODIMM 至 8GB
★2个独立显示: LVDS + Mini DP++
★扩充插槽及储存: 1 Mini PCIe, 1 M.2, 1 SMBus
★丰富I/O: 1 Intel GbE, 1 COM, 2 USB 3.1 Gen1, 2 USB 2.0
★15年CPU长期支持至Q4' 31 (Based on Intel IOTG Roadmap)
ꄴ上一个： 2.5寸工业主板-EBC-2562
ꄲ下一个： 2.5寸工业主板-EBC-2560

  • 系统



    处理器

    Intel Atom® Processor E3900 Series, BGA 1296
    Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
    Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
    Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W
    Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
    Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W

    内存

    One 204-pin SODIMM up to 8GB
    Single Channel DDR3L 1866MHz

    BIOS

    Insyde SPI 128Mbit (supports UEFI boot only)

    显示

    控制器

    Intel® HD Graphics

    特性

    OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
    HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
    HW Encode: H.264, MPEG2, MPEG4

    显示器

    1 x Mini DP++
    1 x LVDS
    Mini DP++: resolution up to 4096x2160 @ 60Hz
    LVDS: dual channel 18/24-bit, resolution up to 1920x1200 @ 60Hz

    双重显示

    LVDS + Mini DP++

    储存

    外插/内插

    1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)

    扩充

    界面

    1 x Full-size Mini PCIe (PCIe/USB 2.0, optional USB 3.1 Gen1/USB 2.0)

    音讯

    音讯编译码器

    Realtek ALC262-VC2-GR

    以太网路

    控制器

    1 x Intel® I210AT PCIe (10/100/1000Mbps)
    1 x Intel® I210IT PCIe (10/100/1000Mbps) (available upon request)

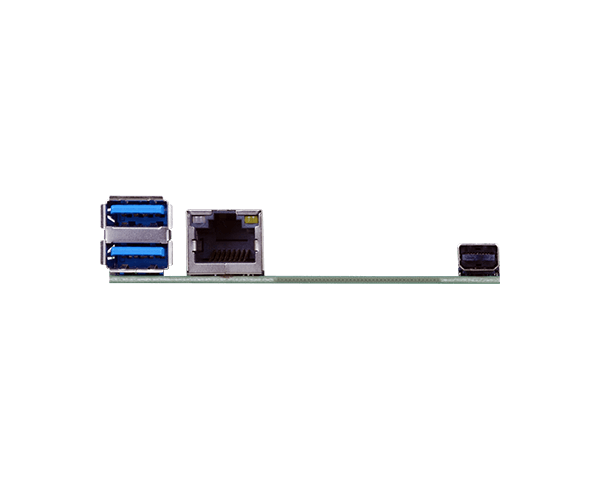

    背板输入/输出

    以太网络

    1 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen1

    显示

    1 x Mini DP++

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (1.27mm pitch)

    USB

    2 x USB 2.0 (1.27mm pitch)

    显示

    1 x LVDS LCD Panel Connector
    1 x LCD/Inverter Power

    音效

    1 x Audio (Line-out/Mic-in)

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM 2.0

    电源

    类型

    9~36V DC

    端口

    2-pin Terminal Block

    耗能

    Typical: E3950:12V @ 0.35A (4.20Watt)
    Max.: E3950:12V @ 1.90A (22.8Watt)

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    支持操作系统 (UEFI Only)

    Windows 10 IoT Enterprise (64-bit)
    Linux

    环境指标

    温度

    Operating: 0 to 60°C, -20 to 70°C, -40 to 85°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    715,458 hrs @ 25°C; 482,964 hrs @ 45°C ; 335,469 hrs @ 60°C

    机械结构

    尺寸

    2.5" Pico-ITX Form Factor
    100mm (3.94") x 72mm (2.83")

    高度

    PCB: 1.6mm
    Top Side: 15mm
    Bottom Side: 8mm

    安规认证

    认证

    CE, FCC, RoHS
