2.5寸工业主板-EBC-2560

★Intel® Pentium®/Celeron®/Intel Atom® Processor E3900
★15-Year CPU Life Cycle Support Until Q4' 31 (Based on Intel IOTG Roadmap)
★PoE single board solution support PoE PD 48VDC
★Expansion and Storage: 1 Mini PCIe, 1 SMBus, 1 eMMC
★Rich I/O: 1 LAN, 1 COM, 2 USB 3.0, 2 USB 2.0
★Support LPDDR4 memory down up to 4GB
ꄴ上一个： 2.5寸工业主板-EBC-2561
ꄲ下一个： 2.5寸工业主板-EBC-2559

  • 系统



    处理器

    Intel Atom® Processor E3900 Series, BGA 1296
    Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
    Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W
    Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
    Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W

    内存

    SDRAM Memory Down up to 4GB
    Single Channel DDR4 2400MHz

    BIOS

    Insyde SPI 128Mbit (supports UEFI boot only)

    显示

    控制器

    Intel® HD Graphics

    特性

    OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
    HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
    HW Encode: H.264, MPEG2, MPEG4

    显示器

    1 x Mini DP++
    Mini DP++: resolution up to 4096x2160 @ 60Hz

    储存

    eMMC

    1 x 16GB/32GB/64GB eMMC

    扩充

    界面

    1 x Full-size Mini PCIe (PCIe/USB 2.0, optional USB 3.1 Gen1/USB 2.0)

    以太网路

    控制器

    1 x Intel® I210AT PCIe (10/100/1000Mbps)
    1 x Intel® I210IT PCIe (10/100/1000Mbps) (available upon request)

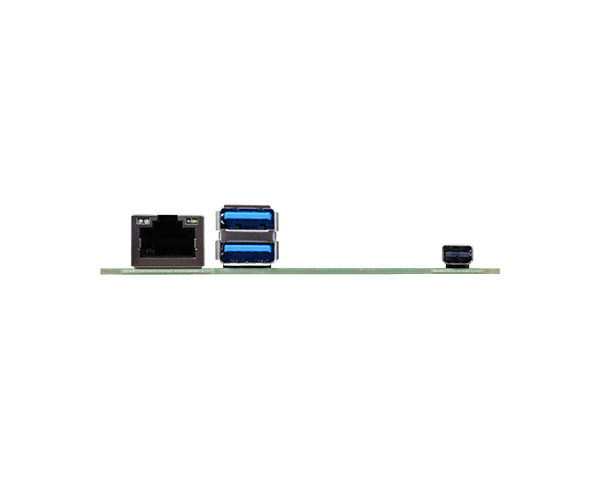

    背板输入/输出

    以太网络

    1 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen1

    显示

    1 x Mini DP++

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (1.27mm pitch)

    USB

    2 x USB 2.0 (1.27mm pitch)

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM 2.0

    电源

    类型

    48VDC PoE

    端口

    PoE LAN

    耗能

    Typical: E3950:12V @ 0.33A (3.96Watt)
    Max.: E3950:12V @ 1.76A (21.12Watt)

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    支持操作系统 (UEFI Only)

    Windows 10 IoT Enterprise (64-bit)
    Linux

    环境指标

    温度

    Operating: 0 to 60°C, -20 to 70°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    机械结构

    尺寸

    2.5" Pico-ITX Form Factor
    100mm (3.94") x 72mm (2.83")

    高度

    PCB: 1.6mm
    Top Side: 15mm, Bottom Side: 8mm
