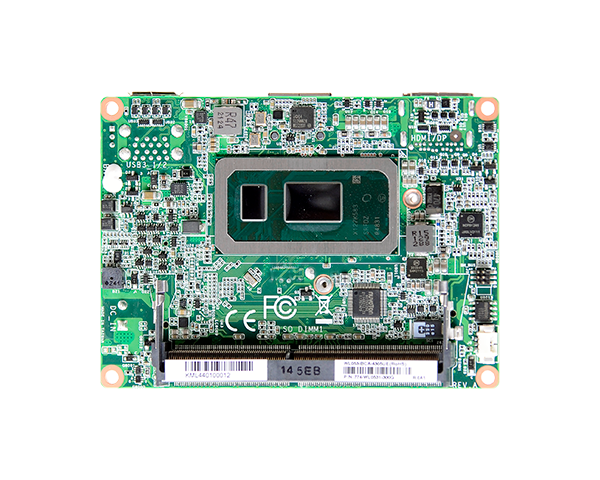

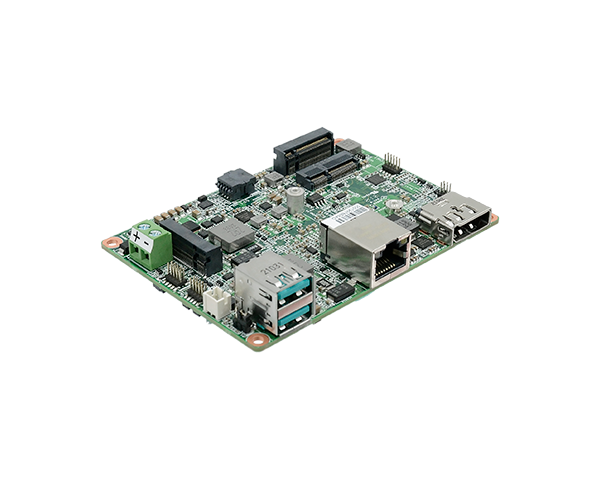

2.5寸工业主板-EBC-2558

★8th Gen Intel® Core™ Processor 2.5" Pico-ITX
★Small form factor 2.5" Pico-ITX for space-limited applications
★1 DDR4 SODIMM up to 32GB
★Dual independent displays: DP++ + HDMI
★Expansion and Storage: 1 M.2 E key, 2 M.2 B key
★Rich I/O: 1 Intel GbE, 1 COM, 2 USB 3.1 Gen 2, 2 USB 2.0
★15-Year CPU Life Cycle Support Until Q2' 35 (Based on Intel IOTG Roadmap)
ꄴ上一个： 2.5寸工业主板-EBC-2559
ꄲ下一个： 2.5寸工业主板-EBC-2557

  • 系统



    处理器

    8th Generation Intel® Core™ Processors, BGA 1528
    Intel® Core™ i7-8665UE, Quad Core, 8M Cache, 1.7GHz (4.4GHz), 15W
    Intel® Core™ i5-8365UE, Quad Core, 6M Cache, 1.6GHz (4.1GHz), 15W
    Intel® Core™ i3-8145UE, Dual Core, 4M Cache, 2.2GHz (3.9GHz), 15W
    Intel® Core™ Celeron® 4305UE, Dual Core, 2M Cache, 2.0GHz (2.0GHz), 15W

    内存

    One 260-pin SODIMM up to 32GB
    Single Channel DDR4 up to 2400MHz

    BIOS

    AMI SPI 128Mbit

    显示

    控制器

    Intel® UHD Graphics 620/ Intel® UHD Graphics 610 (for Celeron 4305UE)

    特性

    OpenGL 4.5, DirectX 12, OpenCL 2.1
    HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
    HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9

    显示器

    1 x DP++/HDMI
    DP++: resolution up to 4096x2304 @ 60Hz
    HDMI: resolution up to 4096x2160 @30Hz

    双重显示

    DP++ + HDMI

    扩充

    界面

    1 x M.2 E key 2230 (PCIe x2/USB 2.0)
    2 x M.2 B key 3042/2242 (PCIe x1 or SATA 3.0/USB 3.1 Gen1/USB 2.0)

    以太网路

    控制器

    1 x Intel® I219V/I219LM (only Core i7/i5 supports iAMT)

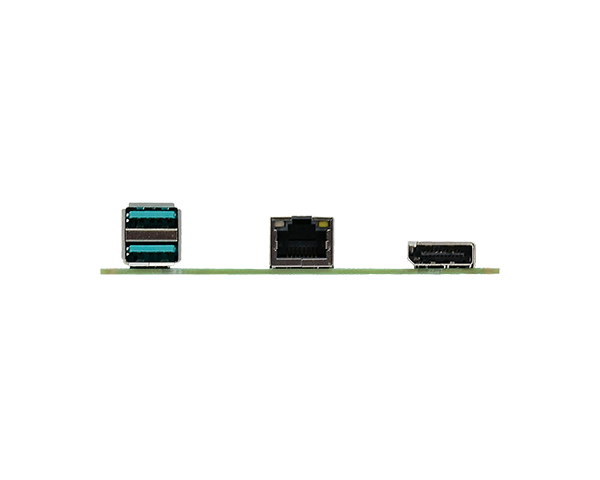

    背板输入/输出

    以太网络

    1 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen 2

    显示

    1 x COMBO port (DP++/HDMI)

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (1.27mm pitch)

    USB

    2 x USB 2.0 (1.27mm pitch)

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus, or I2C (Opt.)

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM2.0

    电源

    类型

    Wide Range 9~36V

    端口

    2-pin Terminal Block

    耗能

    Typical: 8665UE:12V @ 0.43A (5.16Watt)
    Max.: 8665UE:12V @ 2.91A (34.92Watt)

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    支持操作系统 (UEFI Only)

    Windows 10 IoT Enterprise (64-bit)
    Linux

    环境指标

    温度

    Operating: 0 to 60°C, -30 to 80 °C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    8665UE : 569,616 hrs @ 25°C; 410,391 hrs @ 45°C ; 301,279 hrs @ 60°C; 187,893 hrs @ 80°C
    Calculation model: Telcordia Issue 4
    Environment: GB, GC – Ground Benign, Controlled

    机械结构

    尺寸

    2.5" Pico-ITX Form Factor
    100mm (3.94") x 72mm (2.83")

    高度

    PCB: 1.6mm
    Top Side: 15mm
    Bottom Side: 8mm

    安规认证

    认证

    CE, FCC, RoHS, UKCA
