2.5寸工业主板-EBC-2552

★Small form factor 2.5" Pico-ITX for space-limited applications
★13th Generation Intel® Core™ Processors
★1 DDR5 4800MHz SODIMM up to 32GB
★Supports 4K/2K resolution
★Dual Independent Displays: DP++ + eDP
★Multiple Expansion: 1 M.2 E key, 2 M.2 B key
★Rich I/O: 1 Intel 2.5G LAN, 1 COM, 2 USB 3.1 Gen 2, 2 USB 2.0
ꄴ上一个： 2.5寸工业主板-EBC-2553
ꄲ下一个： 2.5寸工业主板-EBC-2551

  • 系统



    处理器

    13th Generation Intel® Core™ Processors
    Intel® Core™ i7-1365UE Processor, 10C/12T, 1.7GHz/4.9GHz, 15W
    Intel® Core™ i5-1345UE Processor, 10C/12T, 1.4GHz/4.6GHz, 15W
    Intel® Core™ i3-1315UE Processor, 6C/8T, 1.2GHz/4.5GHz, 15W
    Intel® Processor U300E, 5C/6T, 1.1GHz/4.3 GHz, 15W

    内存

    One 262-pin SODIMM up to 32GB
    Single Channel DDR5 up to 4800MHz

    BIOS

    AMI SPI 256Mbit

    显示

    控制器

    Intel® Iris® Xe Graphics for i7/i5 Processor
    Intel® UHD Graphics for i3/U300E Processor

    特性

    DirectX12, Open GL 4.6, Vulkan 1.2
    HW Decode: AV1, AVC/H.264, MJPEG, HEVC/H.265, VP9, SCC
    HW Encode: MJPEG, AVC/H.264, HEVC/H.265, VP9, SCC

    显示器

    1 x DP++
    1 x eDP
    DP++: resolution up to 4096x2304 @ 60Hz
    eDP: resolution up to 4096x2160 @120Hz

    双重显示

    DP++ + eDP

    扩充

    界面

    1 x M.2 E key 2230 (PCIe x1/USB 2.0)
    1 x M.2 B key 3042/2242 for storage (PCIe x2/USB 2.0/SATA 3.0)
    1 x M.2 B key 3042/2242 for 5G/LTE module (PCIe x1/USB 3.2 Gen1/SATA 3.0), with one Nano SIM slot

    音讯

    音讯编译码器

    Realtek ALC888S-VD2-GR

    以太网路

    控制器

    1 x Intel® I226IT/LM (only Core i7/i5 supports iAMT)

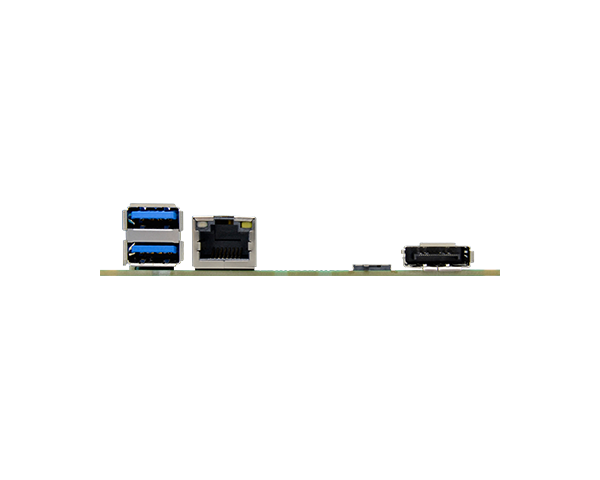

    背板输入/输出

    以太网络

    1 x 2.5GbE (RJ-45)

    USB

    2 x USB 3.2 Gen 2

    显示

    1 x DP++
    1 x eDP

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (1.27mm pitch)

    USB

    2 x USB 2.0 (1.27mm pitch)

    显示

    1 x eDP Connector

    音效

    1 x Line-out/Mic-in (1.27mm pitch)

    DIO

    1 x 8-bit DIO (1.00mm pitch)

    SMBus

    1 x SMBus (1.00mm pitch)

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM2.0

    电源

    类型

    Single 12V +/-10% DC

    端口

    2-pin Terminal Block

    耗能

    Typical: 1365UE: 12V @ 0.7A (8.4Watt)
    Max.: 1365UE: 12V @ 5.58A (66.96Watt)

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    微软

    Windows 10 IoT Enterprise (64-bit)
    Windows 11

    Linux

    Linux

    环境指标

    温度

    Operating: -5 to 65°C, -30 to 80°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    1365UE: 621,170 hrs @ 25°C; 428,483 hrs @ 45°C ; 268,117 hrs @ 65°C
    Calculation model: Telcordia Issue 4
    Environment: GB, GC – Ground Benign, Controlled

    机械结构

    尺寸

    2.5" Pico-ITX Form Factor
    100mm (3.94") x 72mm (2.83")

    高度

    PCB: 1.6 mm
    Top Side: 16.34 mm
    Bottom Side: 9.47 mm

    安规认证

    认证

    CE, FCC Class B, RoHS, UKCA
