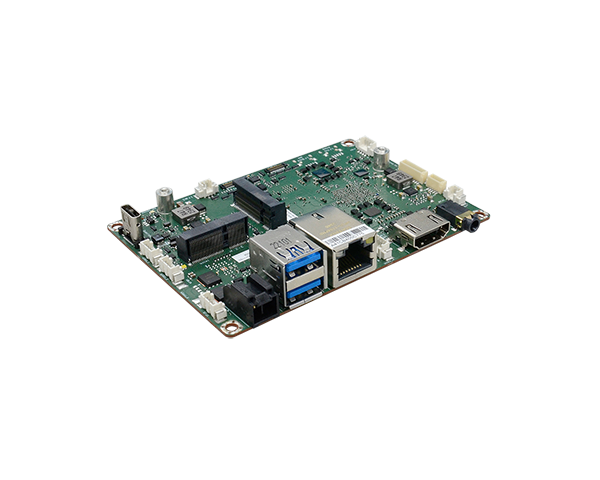

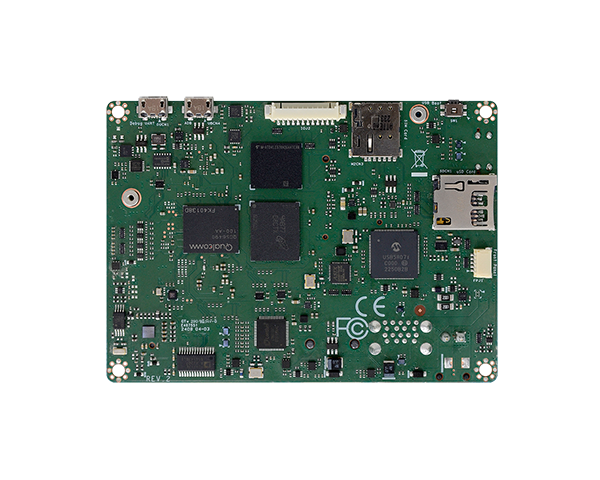

2.5寸工业主板-EBC-2551

★Qualcomm QCS6490 high-level platform
★Target on AMR, box PC application
★Thin client concept and ruggedize
★2 M.2 Expansions: 1 M.2 E key 2230, 1 M.2 B key 3052
★Supports CPU Life Cycle Until 2036
ꄴ上一个： 2.5寸工业主板-EBC-2552
ꄲ下一个： 无

  • 系统



    处理器

    QCS6490
    Qualcomm® Kryo™ 670, 8 cores, up to 2.7 GHz, 12 TOPS (INT8)

    QCS5430 (FP1)
    Qualcomm® Kryo™ 670, 8 cores, up to 2.1 GHz, 3.5 TOPS (INT8)

    内存

    LPDDR5x, 4/8GB

    显示

    控制器

    Qualcomm® Adreno™ 643L GPU

    特性

    OpenGL ES 3.2

    显示器

    1 x HDMI Type A, w/audio. 1080P support on Linux.

    单显示

    HDMI

    储存

    UFS

    Support UFS 3.1, default 128GB

    扩充

    界面

    1 x M.2 B key 3052 (USB 3.1/ Opt. USB 2.0) reference RM502Q-AE Quectel
    *Optional USB 2.0 signal with UBJ4

    1 x Nano SIM slot
    1 x M.2 E key 2230 (PCIe x1) reference ENL-Q6856M2 Wifi module

    音讯

    音讯编译码器

    Audio codec WCD9385

    以太网路

    控制器

    AX88179A USB3 to GbE controller

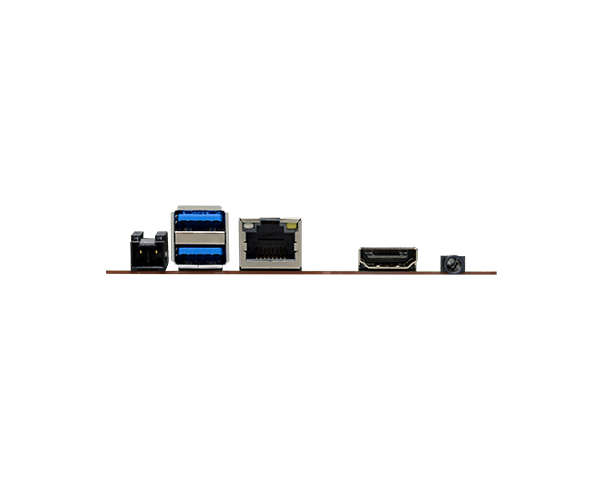

    背板输入/输出

    以太网络

    1 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen1 Type A

    显示

    1 x HDMI 1.4

    音源

    1 x Line out/Mic in audio jack

    Debug

    1 x Micro USB debug UART

    内部输入/输出

    串行端口

    1 x RS-232 (COM1, 1x5P/1.00mm)

    USB

    3 x USB 2.0 (UBJ1/2/4, 1x4P/1.25mm), UBJ4 could option to M.2 B key
    1 x USB Type C (Download only)

    DIO

    1 x 8-bit DIO

    SD

    1 x uSD3.0 card

    CANBus

    1 x CAN FD

    其他 输入/输出

    1 x Ext. IO (1*12P/1.25mm), 1 x Power LED, 1 x System LED, 1 x Front Panel
    1 x Fan connector (upon request)

    镜头

    2 x MIPI-CSI2 for 4-lanes camera, reference to IMX577

    电源

    类型

    5VDC

    端口

    2 pin Power Jack

    耗能

    Typical: QCS6490: 5V @ 0.6A (3.0Watt)
    Max.: QCS6490: 5V @ 1.45A (7.25Watt)

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    Linux

    Ubuntu 20.04 (Linux Kernel 5.4.233)

    环境指标

    温度

    Operating: 0°C~60°C, -20°C~75°C
    Storage: -40°C~85°C

    湿度

    Operating: 5%~90% RH
    Storage: 5%~90% RH

    机械结构

    尺寸

    2.5" Pico-ITX Form Factor
    100mm (3.94") x 72mm (2.83")

    高度

    PCB: 1 mm
    Top Side: TBD
    Bottom Side: TBD

    安规认证

    认证

    CE, FCC, RoHS, UKCA
