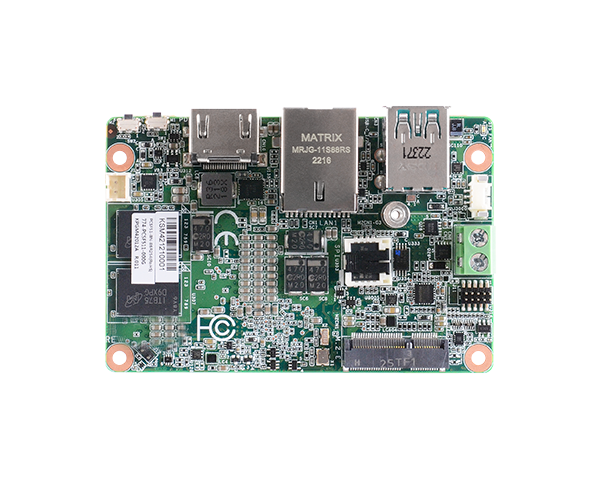

1.8寸工业主板-EBC-1801

★AMD Ryzen™ Embedded R2000 Series - Picasso
★Small form factor 1.8" SBC for space-limited applications
★Single Channel DDR4 Memory Down up to 4GB/8GB
★HDMI 1.4 resolution supports up to 4096 x 2160 @ 24Hz
★Storage up to 128GB: eMMC 32GB/ 64GB/ 128GB
★10-Year CPU Life Cycle Support Until Q2' 32 (Based on AMD Roadmap)
ꄴ上一个： 1.8寸工业主板-EBC-1802
ꄲ下一个： 无

  • 系统



    处理器

    AMD® Ryzen™ Embedded R2514, Quad Core, 2MB Cache, 8 CU, 2.1GHz
    AMD® Ryzen™ Embedded R2314, Quad Core, 2MB Cache, 6 CU, 2.1GHz
    AMD® Ryzen™ Embedded R2312, Dual Core, 1MB Cache 3 CU, 2.7GHz
    12W support



    内存

    DDR4 Memory Down up to 4GB/8GB
    Single Channel DDR4-2667 (R2312 with DDR4-2400)

    BIOS

    AMI SPI 128Mbit



    显示

    控制器

    AMD Vega GPU with up to 8 computing units

    特性

    H.265 decode/encode support, VP9 decode

    显示器

    1 x HDMI
    HDMI 1.4: resolution up to 4096x2160 @ 24Hz



    储存

    eMMC

    eMMC 5.0 :
    1 x 32GB/64GB/128GB eMMC



    扩充

    界面

    1 x M.2 E key (PCIe x1 / USB 2)

    以太网路

    控制器

    1 x Intel® I210AT PCIe (10/100/1000Mbps)

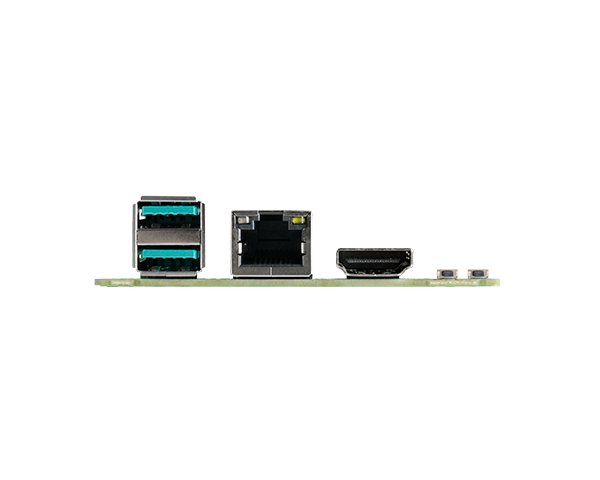

    背板输入/输出

    以太网络

    1 x GbE (RJ-45)

    USB

    2 x Type A USB 3.1 Gen 2

    显示

    1 x HDMI (HDMI 1.4)

    内部输入/输出

    DIO

    1 x 8-bit DIO

    监视定时器

    看门狗定时器

    Software Reset, Programmable via Software from 1 to 655,535 Seconds

    安全性

    信赖平台模块

    fTPM 2.0

    电源

    类型

    Single 12V +/-5% DC

    端口

    2-pin Terminal Block

    耗能

    Typical: 12V @ 0.78A (9.36Watt)
    Max.: 12V @ 1.62A (19.44Watt)

    RTC 电池

    CR2032 Coin Cell



    支持操作系统

    微软

    Windows 10 IoT Enterprise 64-bit

    Linux

    Linux (Kernel 5.4) Ubuntu 20.04 LTS



    环境指标

    温度

    Operating: 0 to 60°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    841,810 hrs @ 25°C; 642,344 hrs @ 45°C; 482,909 hrs @ 60°C excluding accessories
    Calculation Model: Telcordia Issue 4
    Environment: GB, GC – Ground Benign, Controlled



    机械结构

    尺寸

    1.8" SBC Form Factor
    84mm (3.31") x 55mm (2.17")

    高度

    PCB: 1.60mm
    Top Side: TBD, Bottom Side: TBD



    安规认证

    认证

    CE, FCC, RoHS, UKCA
