AL102 Intel® Atom™ 处理器 E3900 Mini-ITX

■Intel® Atom™ 处理器 E3900 Mini-ITX
■2 DDR3L 1867MHz SODIMM 至 8GB
■三个独立显示: VGA + HDMI + LVDS
■丰富I/O: 2 Intel 网口, 6 串口, 4 USB 3.0, 5 USB 2.0
■多重扩充: 1 M.2 M Key, 1 M.2 E Key
■15年CPU长期支持至Q4' 31 (Based on Intel IOTG Roadmap)
ꄴ上一个： AL170 Intel® Atom™ Processor E3900 Mini-ITX
ꄲ下一个： SD170 Multiple expansion: 1 PCIe x16, 1 Mini PCIe, 1 M.2 M key

  • 系统

    处理器

    Intel Atom® Processor E3900 Family, BGA 1296
    Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
    Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
    Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
    Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W

    内存

    Two 204-pin SODIMM up to 8GB
    Dual Channel DDR3L 1867MHz

    BIOS

    Insyde SPI 128Mbit

    显示

    控制器

    Intel® HD Graphics GT Series

    特性

    OpenGL 5.0, DirectX 12, OpenCL 2.1
    HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
    HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC

    显示器

    1 x VGA
    1 x HDMI
    1 x LVDS/eDP (opt.) VGA: resolution up to 1920x1080 @ 60Hz
    HDMI: resolution up to 3840x2160@30Hz
    LVDS: dual channel 48-bit, resolution up to 1920x1200 @ 60Hz
    eDP: resolution up to 3840x2160 @ 60Hz

    三重显示

    VGA + HDMI + LVDS
    VGA + HDMI + eDP (opt.)

    扩充

    界面

    1 x M.2 M key (support 2242/2280) (PCIe/SATA3.0)
    1 x M.2 E key (support 2230) (PCIe/USB2.0)
    1 x Full-size Mini PCIe (PCIe2.0/USB2.0) (opt.)

    音讯

    音讯编译码器

    Realtek ALC269Q

    以太网路

    控制器

    2 x Realtek RTL8111H-CG

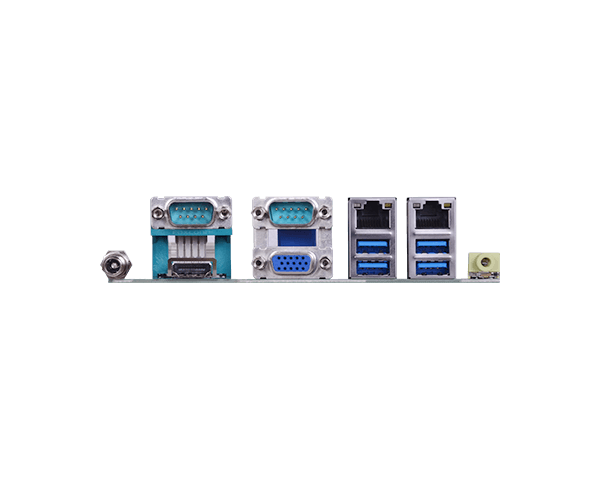

    背板输入/输出

    以太网络

    2 x GbE (RJ-45)

    串口

    2 x RS-232/RS422/485 (RS422/485 opt.) (DB-9)

    USB

    4 x USB 3.0

    显示

    1 x VGA
    1 x HDMI

    音源

    1 x Line-out

    内部输入/输出

    串行端口

    4 x RS-232 (2.0mm pitch) (opt.)

    USB

    4 x USB 2.0 (2.0mm pitch)
    1 x USB 2.0 (2.54mm pitch) or 1 x Vertical USB 2.0 Type A (opt.)

    显示

    1 x LVDS LCD Panel Connector
    1 x LCD/Inverter Power
    1 x eDP LCD Panel Connector (opt.)

    音效

    1 x Audio (Line-out/Mic-in)

    SATA

    1x SATA 3.0 (up to 6Gb/s)

    DIO

    1 x 8-bit DIO

    LPC

    1 x LPC (supports LPC EXT-RS232/RS485 module)

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    TPM 2.0 (opt.)

    电源

    类型

    Single 12V +/-10% DC

    端口

    DC-in Jack
    Right Angle Connector (4-pin) (opt.)
    Vertical Type Connector (4-pin) (opt.)

    耗能

    Idle: E3950 12W: 12V @ 0.68A (8.16W)
    Max: E3950 12W: 12V @ 2.46A (29.52W)

    电池

    CR2032 Coin Cell

    支持操作系统

    微软

    Windows 10 64bits (LTSB)

    环境指标

    温度

    Operating: 0 to 50°C
    Storage: -30 to 60°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    AL102: 339,273 hrs @ 25°C; 143,701 hrs @ 45°C ; 62,123 hrs @ 60°C
    Calculation model: Telcordia Issue 4
    Environment: GB, GC – Ground Benign, Controlled

    机械结构

    尺寸

    Mini-ITX Form Factor
    170mm (6.7") x 170mm (6.7")

    高度

    PCB: 1.6mm
    Top Side: 40mm
    Bottom Side: 3.3mm

    安规认证

    认证

    CE, FCC, RoHS

    装箱单

    装箱单

    1 AL102 motherboard
    1 Serial ATA data with power cable (Length: 300mm): A81-002013-000G

    订购资讯

    • 型号                                                                            料号                                                                 描述
    • AL102-DC-E3950                                                        770-AL1021-000G                                          Cooler, Intel Atom® x7-E3950, 2 DDR3L SODIMM, 2 LAN, 1 VGA, 1 HDMI, 1 LVDS, 2 COM, 9 USB, 12 VDC
    • AL102-DC-E3940                                                        770-AL1021-100G                                          Cooler, Intel Atom® x5-E3940, 2 DDR3L SODIMM, 2 LAN, 1 VGA, 1 HDMI, 1 LVDS, 2 COM, 9 USB, 12 VDC
    • AL102-DC-N3350                                                       770-AL1021-200G                                           Fanless, Intel® Celeron® N3350, 2 DDR3L SODIMM, 2 LAN, 1 VGA, 1 HDMI, 1 LVDS, 2 COM, 9 USB, 12 VDC
    • AL102-DC-N4200                                                       770-AL1021-300G                                           Fanless, Intel® Pentium® N4200, 2 DDR3L SODIMM, 2 LAN, 1 VGA, 1 HDMI, 1 LVDS, 2 COM, 9 USB, 12 VDC

    •

    选购品

    • 品名                                                                            料号                                                                   描述
    • COM port cable                                                          A81-015011-001G                                            Length: 250mm, 1 x COM ports
    • USB port cable                                                            A81-001032-016G                                            Length: 200mm
    • I/O shield                                                                    A49-AL1020-000G
