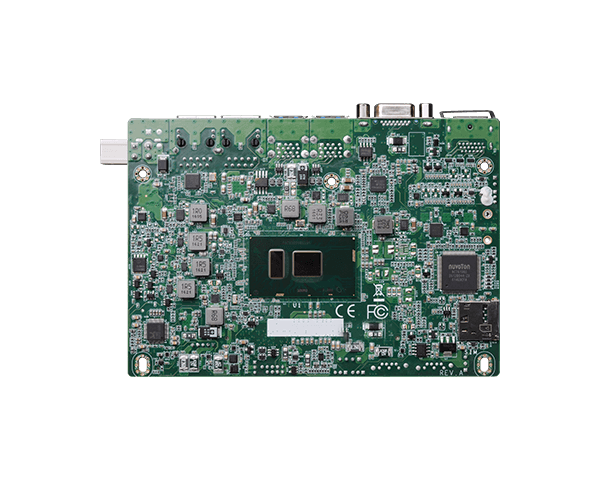

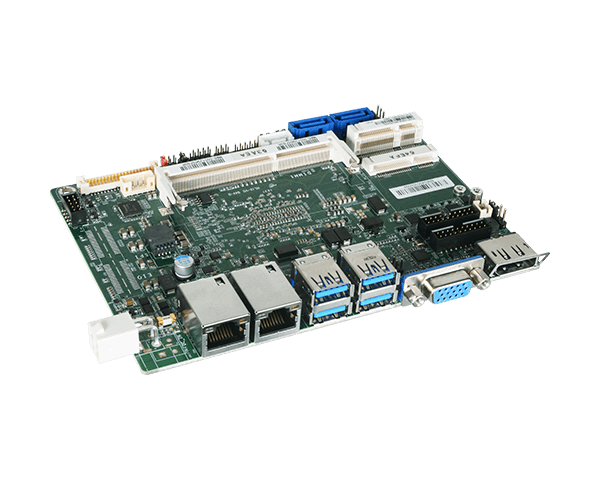

SU551 第7代/第6代 Intel® Core™ 3.5" SBC

■第7代/第6代 Intel® Core™ 3.5" SBC
■1 DDR3L SODIMM 至 8GB
■三个独立显示: VGA + LVDS + DP++
■无线通信: Mini PCIe
■丰富I/O: 2 Intel 网口, 4 串口, 4 USB 3.1 Gen 1, 2 USB 2.0
■15年CPU长期支持至Q3' 30 (Based on Intel IOTG Roadmap)
ꄴ上一个： BT553 Intel Atom® 处理器 E3800
ꄲ下一个： KU551 第7代 Intel® Core™ 3.5" SBC

  • 系统

    处理器

    6th Generation Intel® Core™ Processors, BGA 1356
    Intel® Core™ i7-6600U Processor, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
    Intel® Core™ i5-6300U Processor, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
    Intel® Core™ i3-6100U Processor, Dual Core, 3M Cache, 2.3GHz, 15W
    Intel® Celeron® Processor 3955U, Dual Core, 2M Cache, 2.0GHz, 15W
    7th Generation Intel® Core™ Processors, BGA 1356
    Intel® Core™ i7-7600U Processor, Dual Core, 4M Cache, 2.8GHz (3.9GHz), 15W
    Intel® Core™ i5-7300U Processor, Dual Core, 3M Cache, 2.6GHz (3.5GHz), 15W
    Intel® Core™ i3-7100U Processor,Dual Core, 3M Cache, 2.4GHz , 15W
    Intel® Celeron® Processor 3965U, Dual Core, 2M Cache, 2.2GHz, 15W

    内存

    One 204-pin SODIMM up to 8GB
    Single Channel DDR3L 1600MHz

    BIOS

    Insyde SPI 128Mbit

    显示

    控制器

    Intel® HD Graphics GT Series

    特性

    OpenGL 5.0, DirectX 12, OpenCL 2.1
    HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
    HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9

    显示器

    1 x VGA
    1 x LVDS
    1 x DP++
    VGA: resolution up to 1920x1200 @ 60Hz
    LVDS: dual channel 48-bit, resolution up to 1920x1200 @ 60Hz
    DP++: resolution up to 4096x2304 @ 60Hz

    三重显示

    VGA + LVDS + DP++

    扩充

    界面

    1 x Full-size Mini PCIe (PCIe/USB/SATA, SATA by default)
    1 x Half-size Mini PCIe (PCIe/USB, PCIe by default)
    1 x SIM (supported by half-size Mini PCIe) (available upon request)

    音讯

    音讯编译码器

    Realtek ALC888S-VD2-GR

    以太网路

    控制器

    1 x Intel® I210AT PCIe (10/100/1000Mbps) 1 x Intel® I219LM PCIe with iAMT11.0 (10/100/1000Mbps) (only Core i7/i5 supports iAMT)

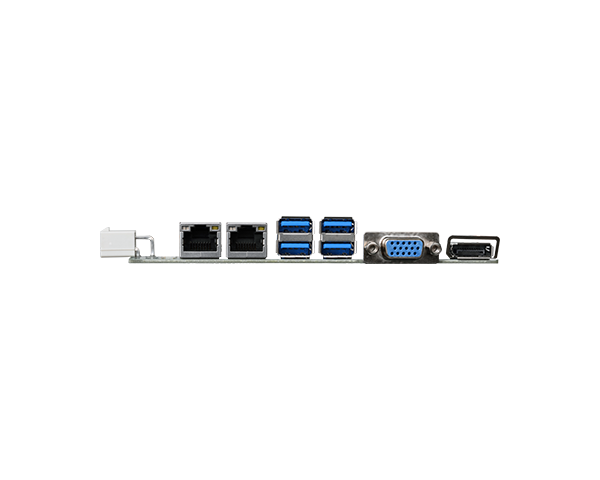

    背板输入/输出

    以太网络

    2 x GbE (RJ-45)

    USB

    4 x USB 3.1 Gen 1

    显示

    1 x VGA
    1 x DP++

    内部输入/输出

    串行端口

    2 x RS-232/422/485 (2.0mm pitch)
    2 x RS-232 (2.0mm pitch)

    USB

    2 x USB 2.0 (2.0mm pitch)

    显示

    1 x LVDS LCD Panel Connector 1 x LCD/Inverter Power

    音效

    1 x Audio (Line-out/Mic-in)

    SATA

    2 x SATA 3.0 (up to 6Gb/s) 1 x SATA Power

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    电源

    类型

    Single 12V +/-10% DC

    端口

    Right Angle Connector (4-pin) DC Jack (available upon request)
    Vertical Type Connector (4-pin) (available upon request)

    耗能

    Typical: 6300U:12V @ 0.40A (4.80Watt)
    Max.: 6300U:12V @ 2.08A (24.96Watt)

    电池

    CR2032 Coin Cell

    支持操作系统

    微软

    Windows 7 (/WES7) 32/64-bit
    Windows 8.1 (64-bit)
    Windows 10 IoT Enterprise 64-bit

    Linux

    Debian 8 (with VESA graphic driver)
    CentOS 7 (with VESA graphic driver)
    Linux

    环境指标

    温度

    Operating: 0 to 60°C
    (Opt. -20 to 70°C)
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    SU551 : 430,978 hrs @ 25°C; 253,129 hrs @ 45°C ; 157,798 hrs @ 60°C

    机械结构

    尺寸

    3.5" SBC Form Factor
    146mm (5.75") x 102mm (4.02")

    高度

    PCB: 1.6mm
    Top Side: 15.5mm
    Bottom Side: 4.0mm

    安规认证

    认证

    CE Certification
    FCC Certification
    RoHS Certification

    装箱单

    装箱单

    1 SU551 board
    1 COM port cable (Length: 300mm, 2 x COM ports) A81-015020-001G
    1 Serial ATA data cable (Length: 500mm) 332-553001-005G
    1 Serial ATA data cable (Length: 300mm) 332-553001-205G
    1 Serial ATA power cable (Length: 250mm) A81-004041-016G
    1 Heat sink 0 to 60°C (Height: 20.85mm) A71-011084-000G, wide temp (Height: 30.85mm) A71-011083-000G

    订购资讯

    • 型号                                                                          料号                                                                     描述
    • SU551-NB-6300U                                                     770-SU5511-000G                                              Fanless, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 to 60°C
    • SU551-NB-3955U                                                     770-SU5511-100G                                              Fanless, Intel® Core™ 3955U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 to 60°C
    • SU551-NB-6100U                                                     770-SU5511-200G                                              Fanless, Intel® Core™ i3-6100U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 to 60°C
    • SU551-NB-6600U                                                     770-SU5511-300G                                              Fanless, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 to 60°C
    • SU551-NE-6600U                                                     770-SU5511-400G                                              Fanless, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 to 70°C
    • SU551-NE-6300U                                                     770-SU5511-500G                                              Fanless, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 to 70°C

    •

    * Note 1: -20~70 degree models are supported upon request with MOQ requirement. / Note 2: Support Kaby Lake CPU upon request.

    选购品

    • 品名                                                                          料号                                                                  描述
    • Power adapter                                                          671-106002-102G                                            60W, 12V
    • USB port cable                                                         A81-001032-016G                                            Length: 200mm
    • Heat spreader                                                          A71-011078-000G                                            Height: 11mm
    • 1 Audio cable                                                          A81-022007-016G                                             Length: 160mm
    • 4 pin to DC jack cable                                             A81-004051-016G                                             Length: 100mm
