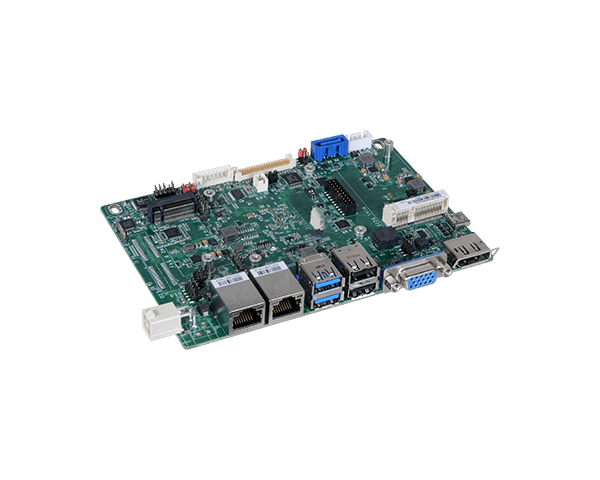

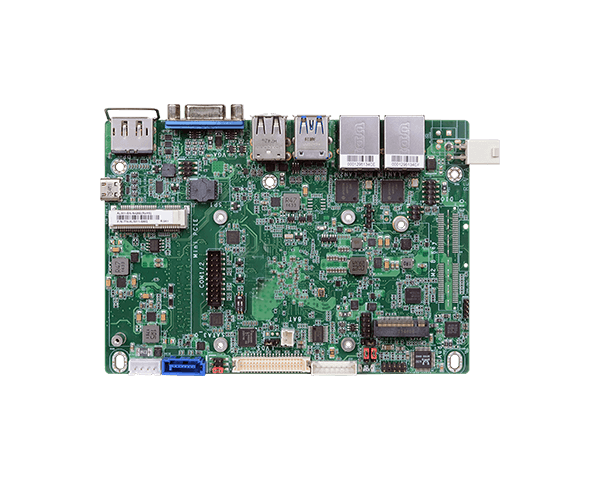

AL551 Intel Atom® E3900 3.5" SBC

■Intel Atom® E3900 3.5" SBC
■1 DDR3L SODIMM 至 8GB
■三个独立显示: VGA + LVDS + DP++
■无线通信: mini PCIe
■丰富I/O: 2 Intel 网口, 2 串口, 2 USB 3.0, 4 USB 2.0
■15年CPU长期支持至 Q4' 31 (Based on Intel IOTG Roadmap)
ꄴ上一个： KU551 第7代 Intel® Core™ 3.5" SBC
ꄲ下一个： AL553 Intel Atom® E3900 3.5" SBC

  • 系统

    处理器

    Intel Atom® Processor E3900 Family, BGA 1296
    Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
    Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
    Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W
    Intel Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
    Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W

    内存

    One 204-pin SODIMM up to 8GB
    Single Channel DDR3L 1866MHz

    BIOS

    Insyde SPI 128Mbit (supports UEFI boot only)

    显示

    控制器

    Intel® HD Graphics

    特性

    OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
    HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
    HW Encode: H.264, MPEG2, MPEG4

    显示器

    1 x VGA
    1 x LVDS
    1 x DP++
    VGA: resolution up to 2048x1536 @ 50Hz
    LVDS: dual channel 48-bit, resolution up to 1920x1200 @ 60Hz
    DP++: resolution up to 4096x2160 @ 60Hz

    三重显示

    VGA + LVDS + DP++

    扩充

    界面

    1 x Full-size mini-PCIe (USB/PCIe)
    1 x Extension I/O connector (available upon request)
    1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)

    音讯

    音讯编译码器

    Realtek ALC262

    以太网路

    控制器

    2 x Intel® I211AT PCIe (10/100/1000Mbps)
    2 x Intel® I210IT PCIe (10/100/1000Mbps) (available upon request)

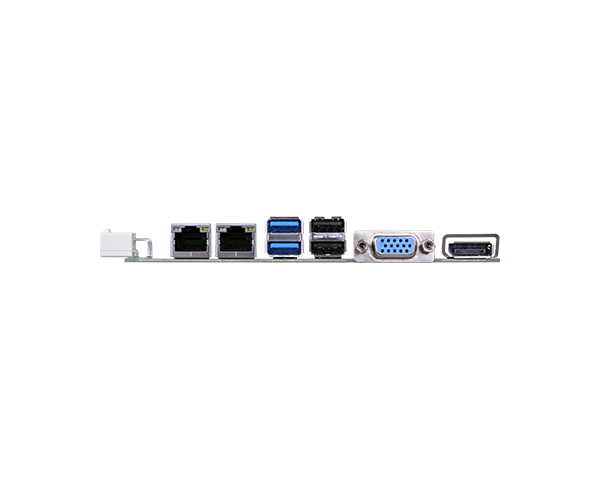

    背板输入/输出

    以太网络

    2 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen1
    2 x USB 2.0
    1 x USB 3.1 Gen1 Type C OTG (Linux only, available upon request)

    显示

    1 x VGA
    1 x DP++
    1 x LVDS

    内部输入/输出

    串行端口

    2 x RS-232/422/485 (2.0mm pitch)

    USB

    2 x USB 2.0 (2.0mm pitch)

    显示

    1 x LVDS LCD Panel Connector
    1 x LCD/Inverter Power

    音效

    1 x Audio (Line-out/Mic-in)
    Audio Speaker Out, Support 2 x 3W Speaker

    SATA

    1 x SATA 3.0 (up to 6Gb/s)
    1 x SATA Power

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM2.0 (default)
    dTPM2.0 (opt.)

    电源

    类型

    Single 12V +/-10% DC

    端口

    Right Angle Connector (4-pin) DC-in Jack (available upon request)
    Vertical Type Connector (4-pin) (available upon request)

    耗能

    Typical: E3950:12V @ 0.6A (7.2Watt)
    Max.: E3950:12V @ 2A (24Watt)

    RTC 电池

    Lithium 3V (210mAH)

    支持操作系统

    支持操作系统 (UEFI Only)

    Windows 10 IoT Enterprise (64-bit)
    Linux

    环境指标

    温度

    Operating: 0 to 60°C (Option: -20 to 70°C / -40 to 85 °C)
    Storage: -40 to 85°C

    湿度

    Operating: 10 to 90% RH
    Storage: 10 to 90% RH

    MTBF

    467,547 hrs @ 25°C; 277,970 hrs @ 45°C ; 179,655 hrs @ 60°C

    机械结构

    尺寸

    3.5" SBC Form Factor
    146mm (5.75") x 102mm (4.02")

    高度

    PCB: 1.6mm
    Top Side: 15.5mm
    Bottom Side: 15.5mm

    装箱单

    装箱单

    1 AL551 board
    1 COM port cable (Length: 300mm, 2 x COM ports) A81-015020-001G
    1 Serial ATA data cable (Length: 500mm) 332-553001-205G
    1 Serial ATA power cable (Length: 250mm) A81-004041-016G
    1 Heat sink (Height: 25mm) N series CPU A71-008119-000G, E series CPU A71-010038-000G

    订购资讯

    • 型号                                                                      料号                                                               描述
    • AL551-BN-E3950                                                 770-AL5511-200G                                         Fanless, Intel Atom® X7-E3950, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 DP++, 2 LAN, 2 COM, 6 USB, 0 to 60°C
    • AL551-BN-E3940                                                 770-AL5511-100G                                         Fanless, Intel Atom® X5-E3940, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 DP++, 2 LAN, 2 COM, 6 USB, 0 to 60°C
    • AL551-BN-E3930                                                 770-AL5511-000G                                         Fanless, Intel Atom® X5-E3930, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 DP++, 2 LAN, 2 COM, 6 USB, 0 to 60°C
    • AL551-BN-N4200                                                770-AL5511-500G                                         Fanless, Intel Pentium® N4200, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 DP++, 2 LAN, 2 COM, 6 USB, 0 to 60°C
    • AL551-BN-N3350                                                770-AL5511-400G                                         Fanless, Intel® Celeron® N3350, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 DP++, 2 LAN, 2 COM, 6 USB, 0 to 60°C
    • AL551-EN-E3950                                                 770-AL5511-600G                                         Fanless, Intel Atom® X7-E3950, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 DP++, 2 LAN, 2 COM, 6 USB, -20 to 70°C
    • AL551-TN-E3950                                                 770-AL5511-700G                                         Fanless, Intel Atom® X7-E3950, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 DP++, 2 LAN, 2 COM, 6 USB, -40 to 85°C

    •

    选购品

    • 品名                                                                       料号                                                              描述
    • USB port cable                                                      A81-001032-016G                                        Length: 200mm
    • Power adapter                                                       671-106012-000G                                        60W, 12V
    • Heat spreader for AL551 E-Serial CPU                  A71-808312-000G
    • Heat spreader for AL551 N-Serial CPU                 A71-808313-000G
    • Heat sink for wide temp/E series CPU                  A71-010038-010G                                        Height: 35mm
    • Audio cable                                                          A81-022007-016G                                         Length: 160mm
    • 4 pin to DC jack cable                                          A81-004051-016G                                         Length: 100mm
