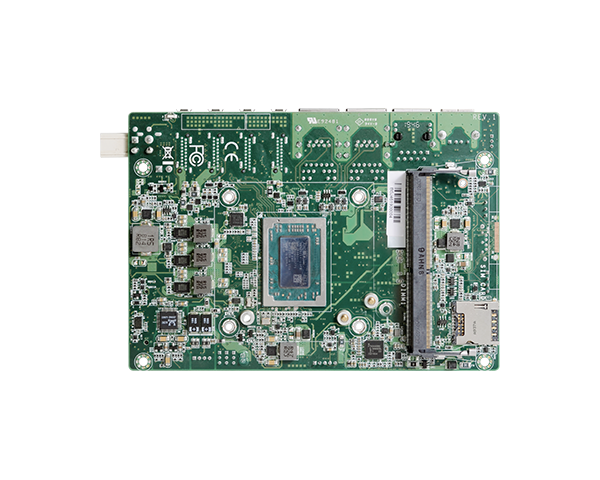

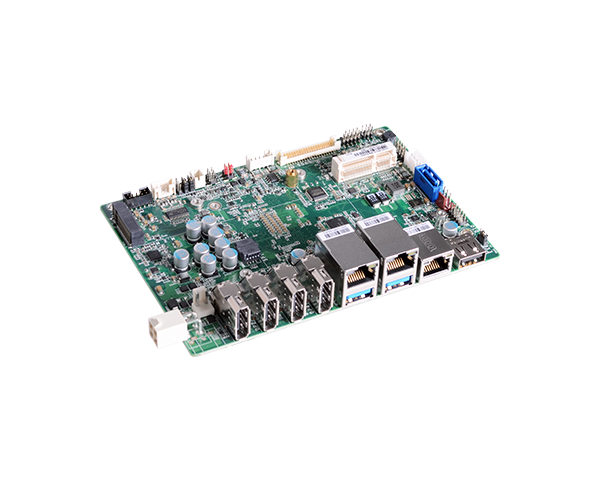

GH551 AMD® Ryzen™ V1000/R1000 Series

■AMD® Ryzen™ V1000/R1000 Series
■1 DDR4 2400MHz SODIMM up to 16GB
■Multiple displays: max. 4 DP++/3 DP++ + LVDS
■Multiple Expansion: 1 M.2 M Key, 1 Mini PCIe
■Rich I/O: 3 GbE, 2 USB 3.1 Gen2, 1 USB 2.0
■10-Year CPU Life Cycle Support Until Q1' 31 (Based on AMD Roadmap)
ꄴ上一个： CS551 9th/8th Gen Intel® Core™ with Intel® C246
ꄲ下一个： WL551 8th Gen Intel® Core™ Processor 3.5" SBC

  • 系统

    处理器

    AMD® Ryzen™ Embedded V1605B, 4C/8T, 2MB Cache, 8 CU, 2.0GHz (3.6GHz), 15W
    AMD® Ryzen™ Embedded V1202B, 2C/4T, 1MB Cache, 3 CU, 2.3 GHz (3.2GHz), 15W
    AMD® Ryzen™ Embedded V1404I, 4C/8T, 2MB Cache, 8 CU, 2.0GHz (3.6GHz), 15W
    AMD® Ryzen™ Embedded R1606G, 2C/4T, 3 CU, 2.6GHz (3.5GHz), 15W
    AMD® Ryzen™ Embedded R1505G, 2C/4T, 3 CU, 2.4GHz(3.3GHz),15W

    内存

    1 x 260-pin SODIMM up to 16GB
    Single Channel DDR4 up to 2400MHz (ECC/non ECC support)

    BIOS

    AMI SPI 64Mbit

    显示

    控制器

    AMD® Radeon™ Vega Graphics

    特性

    OpenGL 4.5, DirectX 12, OpenCL 2.1
    HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
    HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9

    显示器

    V1000: 4 x DP++ (1 x LVDS opt.)
    R1000: 3 x DP++(1 x LVDS opt.)
    DP++: resolution up to 4096x2160 @ 60Hz
    LVDS: resolution up to 1920x1200 @ 60Hz

    四重显示

    V1000: 4 x DP++ (1 x LVDS opt.)
    R1000: 3 x DP++(1 x LVDS opt.)

    扩充

    界面

    1 x Full-size mini-PCIe (PCIe/USB 2.0, opt.: USB 3.1 Gen 1)
    1 x M.2 2280/2242 M key (Support SATA/PCIe SSD)
    1 x Nano SIM slot (opt.)

    音讯

    音讯编译码器

    Realtek ALC262

    以太网路

    控制器

    3 x Realtek® RTL8111HN/RTL8119I (10/100/1000Mbps)

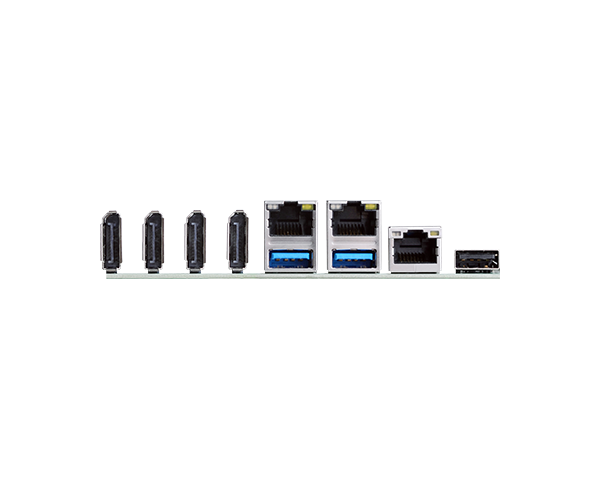

    背板输入/输出

    以太网络

    3 x GbE (RJ-45)

    USB

    2 x USB 3.1 Gen2
    1 x USB 2.0

    显示

    V1000: 4 x DP++
    R1000: 3 x DP++

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (2.0mm pitch)
    RS485 support auto flow control

    USB

    1 x USB 2.0 (2.0mm pitch)

    显示

    1 x LVDS LCD Panel Connector
    1 x Backlight Power

    音效

    1 x Mic-in
    1 x Line-out
    1 x Speaker-out (2 x 3W, 8ohm)

    SATA

    1 x SATA 3.0 (up to 6Gb/s)
    1 x SATA Power

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM2.0 (default)
    dTPM2.0 (opt.)

    电源

    类型

    Single 12V DC

    端口

    4-pin Right Angle Type Connector (default)
    DC Jack (available upon request)
    4-pin Vertical Type Connector (available upon request)

    耗能

    Typical: V1605B:12V @ 1.35A (16.2Watt)
    Max.: V1605B:12V @ 2.37A (28.44Watt)

    RTC 电池

    CR2032 coin cell

    环境指标

    温度

    Operating: -5 to 65°C, -30 to 80°C
    Storage: -40 to 85°C

    湿度

    Operating: 10 to 90% RH
    Storage: 10 to 90% RH

    MTBF

    R1505: 612,770 hrs @ 25°C; 392,061 hrs @ 45°C ; 229,134 hrs @ 65°C
    V1605: 622,707 hrs @ 25°C; 408,558 hrs @ 45°C ; 246,634 hrs @ 65°C
    Calculation Model: Telcordia Issue 4
    Environment: GB, GC - Ground Benign, Controlled

    机械结构

    尺寸

    3.5" SBC Form Factor
    146mm (5.75") x 102mm (4.02")

    高度

    PCB: 1.6mm
    Top Side: 15.5mm, Bottom Side: 4.0mm

    装箱单

    装箱单

    1 GH551 board
    1 COM cable (2P ports, Length: 250mm) 332-753040-000G
    SATA cable (Length: 500mm) 332-553001-005G
    SATA power cable (Length: 250mm) A81-004041-016G
    Heatsink for -5~65℃ (Height: 35.0mm) A71-008136-030G / for -30~80℃ (Height: 44.9mm) A71-008136-040G

    订购资讯

    • 型号                                                                           料号                                                            描述
    • GH551-BCI-V1605B                                                  770-GH5511-000G                                     AMD® Ryzen™ Embedded V1605B, 1 DDR4, 3 LAN, 4 DP++, 2 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • GH551-BCI-V1202B                                                  770-GH5511-100G                                     AMD® Ryzen™ Embedded V1202B, 1 DDR4, 3 LAN, 3 DP++, 1 LVDS, 2 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • GH551-ECI-V1404I                                                   770-GH5511-200G                                     AMD® Ryzen™ Embedded V1404I, 1 DDR4, 3 LAN, 4 DP++, 2 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -30 to 80℃
    • GH551-BCI-R1606G                                                 770-GH5511-300G                                     AMD® Ryzen™ Embedded R1606G, 1 DDR4, 3 LAN, 3 DP++, 2 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • GH551-BCI-R1505G                                                 770-GH5511-400G                                     AMD® Ryzen™ Embedded R1505G, 1 DDR4, 3 LAN, 2 DP++, 1 LVDS, 2 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • GH551-ECI-V1605B                                                 770-GH5511-500G                                      AMD® Ryzen™ Embedded V1605B, 1 DDR4, 3 LAN, 4 DP++, 2 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -30 to 80℃
    • GH551-ECI-R1606G                                                770-GH5511-600G                                       AMD® Ryzen™ Embedded R1606G, 1 DDR4, 3 LAN, 3 DP++, 2 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -30 to 80℃

    •

    选购品

    • 品名                                                                          料号                                                             描述
    • USB 2.0 cable                                                           A81-001032-016G                                       2 ports, Length: 200mm
    • Audio cable                                                             A81-022007-016G                                        Length: 160mm
    • Power adapter                                                         671-106012-000G                                        60W, 12V, DC Jack
    • 4 pin to DC jack cable                                             A81-004051-016G                                        Length: 100mm
    • Front panel cable                                                    A81-009307-001G                                        Length: 250mm
    • Heat spreader                                                         A71-808336-000G                                        Height: 11mm
