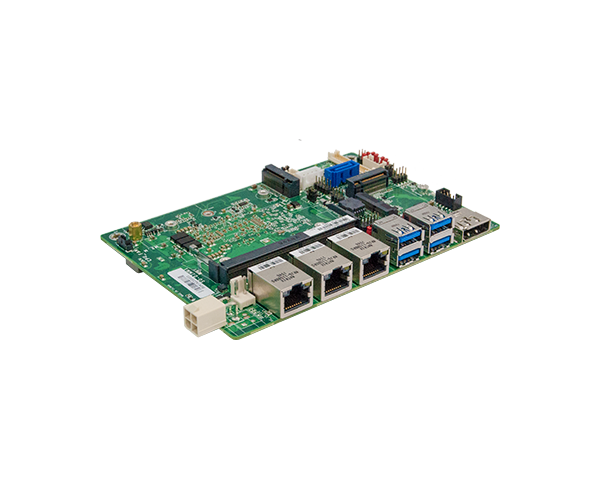

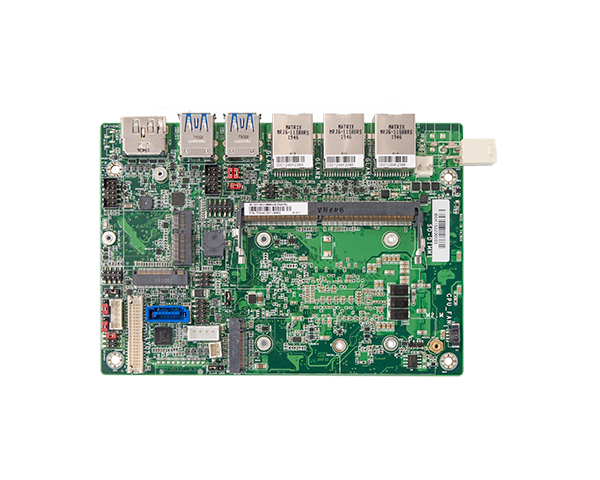

WL551 8th Gen Intel® Core™ Processor 3.5" SBC

■8th Gen Intel® Core™ Processor 3.5" SBC
■Dual independent displays: DP++/HDMI, 1 LVDS or eDP (opt.)
■4K High Resolution: Supports 4K/2K resolution
■Multiple Expansion: 1 M.2 M Key, 1 M.2 B Key, 1 M.2 E Key
■Rich I/O 1: 3 Intel GbE, 1 COM, 4 USB 3.1 Gen2, 2 USB 2.0
■15-Year CPU Life Cycle Support Until Q2' 35 (Based on Intel IOTG Roadmap)
ꄴ上一个： GH551 AMD® Ryzen™ V1000/R1000 Series
ꄲ下一个： M8MP553 NXP i.MX8M plus Processors: 30% performance enhancement

  • 系统

    处理器

    8th Generation Intel® Core™ Processors, BGA 1528
    Intel® Core™ i7-8665UE, Quad Core, 8M Cache, 1.7GHz (4.4GHz), 15W
    Intel® Core™ i5-8365UE, Quad Core, 6M Cache, 1.6GHz (4.1GHz), 15W
    Intel® Core™ i3-8145UE, Dual Core, 4M Cache, 2.2GHz (3.9GHz), 15W
    Intel® Core™ Celeron® 4305UE, Dual Core, 2M Cache, 2.0GHz (2.0GHz), 15W

    内存

    One 260-pin SODIMM up to 32GB
    Single Channel DDR4 up to 2400MHz

    BIOS

    AMI SPI 128Mbit

    显示

    控制器

    Intel® UHD Graphics 620/ Intel® UHD Graphics 610 (for Celeron 4305UE)

    特性

    OpenGL 4.5, DirectX 12, OpenCL 2.1
    HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
    HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9

    显示器

    1 x DP++/HDMI
    1 x LVDS or 1 x eDP (opt.)
    DP++: resolution up to 4096x2160@60Hz
    HDMI1.4: resolution up to 3840x2160@30Hz
    LVDS: resolution up to 1920x1200 @60Hz
    eDP: resolution up to 3840x2160 @ 60Hz

    双重显示

    1x COMBO port (DP++/HDMI) + 1 x LVDS
    1x COMBO port (DP++/HDMI) + 1 x eDP (opt.)

    扩充

    界面

    1 x M.2 M key 2280/2242 (PCIe x4/SATA 3.0)
    1 x M.2 B key 3042/2242 (USB 3.1 Gen1/USB 2.0/SATA 3.0 or PCIe x1)
    Support Nano SIM slot (opt.)
    1 x M.2 E key 2230 (PCIe x2/USB 2.0)
    Support Innodisk InnoAGE™ SSD

    音讯

    音讯编译码器

    Realtek ALC888S-VD2-GR

    以太网路

    控制器

    3 x Intel® I211AT PCIe (10/100/1000Mbps) or
    3 x Intel® I210IT PCIe (10/100/1000Mbps)

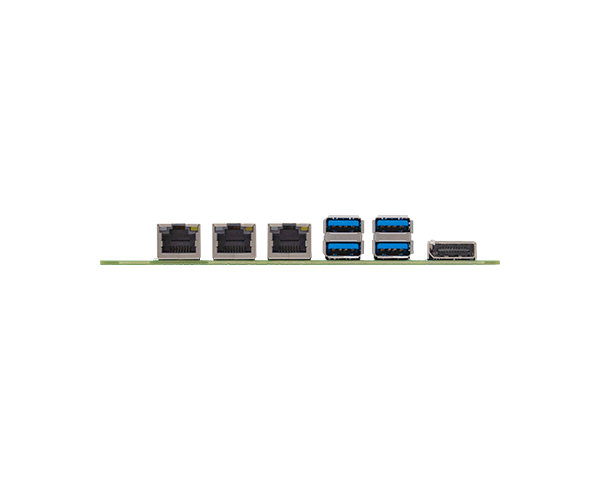

    背板输入/输出

    以太网络

    3 x GbE (RJ-45)

    USB

    4 x USB 3.1 Gen 2

    显示

    1 x COMBO port (DP++/HDMI)

    内部输入/输出

    串行端口

    1 x RS-232/422/485 (2.00mm pitch)
    RS485 support auto flow control

    USB

    2 x USB 2.0 (2.00mm pitch)

    显示

    1 x LVDS LCD Panel connector or 1 x eDP LCD panel connector
    1 x LCD/Intverter Power

    音效

    1 x Audio (Line-out/Mic-in)

    SATA

    1 x SATA 3.0 (up to 6Gb/s)
    1 x SATA Power

    DIO

    1 x 8-bit DIO

    SMBus

    1 x SMBus

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    安全性

    信赖平台模块

    fTPM2.0 (default)
    dTPM2.0 (opt.)

    电源

    类型

    Single 12V +/-10% DC

    端口

    4-pin Right Angle Type Connector (default)
    DC Jack (available upon request)
    4-pin Vertical Type Connector (available upon request)

    耗能

    Typical: 8665UE, 12V @ 0.64A (7.68W)
    Max: 8665UE, 12V @ 2.5A (30W)

    RTC 电池

    CR2032 Coin Cell

    支持操作系统

    支持操作系统

    Windows 10 IoT Enterprise (64-bit)
    Linux

    环境指标

    温度

    Operating: -5 to 65°C, -20 to 80°C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    495,295 hrs @ 25°C; 326,059 hrs @ 45°C; 223,300 hrs @ 60°C; 128,660 hrs @ 80°C

    机械结构

    尺寸

    3.5" SBC Form Factor
    146mm (5.75") x 102mm (4.02")

    高度

    PCB: 1.6mm
    Top Side: 15mm
    Bottom Side: 4mm

    安规认证

    认证

    CE, FCC, RoHS

    装箱单

    装箱单

    1 WL551 board
    1 SATA cable (Length: 300mm) 332-553001-205G
    1 SATA power cable (Length: 250mm) A81-004041-016G
    1 COM cable (Length: 250mm) 332-753040-000G

    1 Heatsink -5~65°C/ -20 to 80°C (Height: 35.5mm) A71-008152-000G

    订购资讯

    • 型号                                                                         料号                                                                   描述
    • WL551-BCI-8665UE                                                770-WL5512-000G                                            i7-8665UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • WL551-BCI-8365UE                                                770-WL5512-100G                                            i5-8365UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • WL551-BCI-8145UE                                                770-WL5512-200G                                            i3-8145UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • WL551-BCI-4305UE                                                770-WL5512-300G                                            Celeron-4305UE , 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
    • WL551-ECI-8665UE                                                770-WL5512-400G                                             i7-8665UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃
    • WL551-ECI-8365UE                                                770-WL5512-500G                                             i5-8365UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃
    • WL551-ECI-8145UE                                                770-WL5512-600G                                             i3-8145UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃
    • WL551-ECI-4305UE                                                770-WL5512-700G                                             Celeron-4305UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃

    •

    选购品

    • 品名                                                                         料号                                                                    描述
    • 4-pin power to DC jack cable                                 A81-004051-016G                                              Length: 100mm
    • Power adapter                                                        671-106012-000G                                               60W, 12V, DC Jack
    • USB 2.0 cable                                                          A81-001032-016G                                               Length: 200mm
    • Audio cable                                                             A81-022007-016G                                               Length: 160mm
    • Heat spreader                                                         A71-808333-000G                                               Height: 11mm
