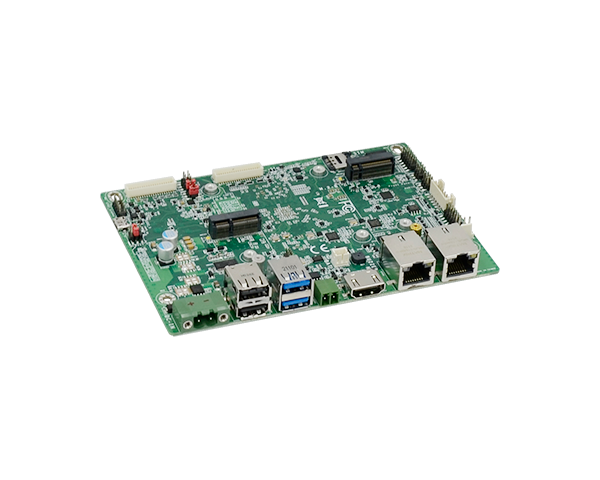

M8MP553 NXP i.MX8M plus Processors: 30% performance enhancement

■NXP i.MX8M plus Processors: 30% performance enhancement
■Wide Voltage Support 9~36VDC
■2 GbE LAN for automation application
■CAN bus for automation equipments integration
■M.2 2230/3052: 1 M.2 B key for PCIe
■15-Year CPU Life Cycle Support Until Q1' 36 (Based on NXP Roadmap)
ꄴ上一个： WL551 8th Gen Intel® Core™ Processor 3.5" SBC
ꄲ下一个： EHL556 Intel® Atom® X Series Processor 3.5" SBC

  • 系统

    处理器

    i.MX 8M plus applications processors
    MIMX8ML6DVNLZAB (Commercial), Quad 1.8GHz ,VPU/ISP , 0~90°C
    MIMX8ML3DVNLZAB (Commercial), Dual 1.8GHz ,VPU/ML/ISP/CAN FD , 0~90°C
    MIMX8ML6CVNKZAB (Industrial), Quad 1.6GHz ,VPU/ISP/CAN FD ,-40~105°C (Coming soon)
    MIMX8ML3CVNKZAB (Industrial), Dual 1.6GHz ,VPU/ML/ISP/CAN FD ,-40~105°C (Coming soon)

    内存

    2GB/4GB LPDDR4 Memory Down

    显示

    控制器

    GC7000UL

    特性

    HW Decode: 1080p60 H.265,H.264, VP9, VP8
    HW Endcode: 1080p60 H.265,H.264

    显示器

    1 x HDMI, resolution up to 1920x1080 @60Hz
    1 x LVDS, resolution up to 1920x1200 @60Hz

    双重显示

    LVDS + HDMI
    Andriod:support single output

    储存

    eMMC

    1 x eMMC 5.1 with default 16GB (up to 64GB)

    扩充

    界面

    1 x M.2 B key 3052/2242 (USB 3.1 Gen2/USB 2.0/PCIe x1)
    1 x M.2 E key 2230 (PCIe x1/USB 2.0)
    1 x Nano SIM slot (opt.)

    音讯

    音讯编译码器

    Audio codec SGTL5000

    以太网路

    PHY

    AR8035

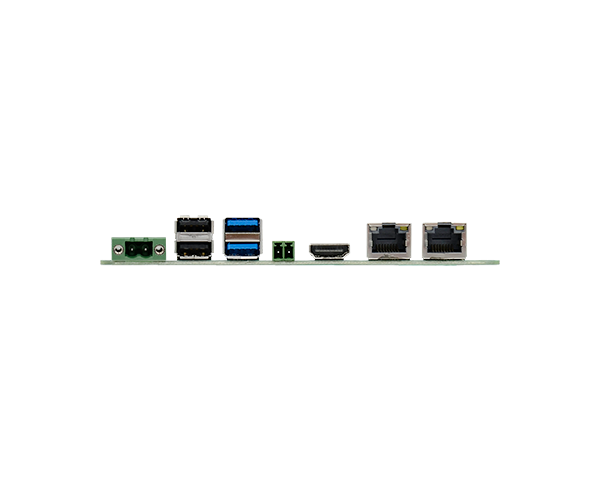

    背板输入/输出

    以太网络

    2 x GbE (RJ-45)

    串口

    1 x RS485 (2-wire)

    USB

    2 x USB 3.1 Gen1
    2 x USB 2.0

    显示

    1 x HDMI

    内部输入/输出

    串行端口

    1 x RS232
    1 x RS232/422/485 (2.0mm pitch)

    USB

    2 x USB 2.0 (2.00mm pitch, the 2nd USB is opt. from M.2 3052)
    1 x Micro USB OTG

    显示

    1 x LVDS LCD Panel connector
    1 x LCD/Intverter Power

    音效

    1 x Audio (Line-out/Mic-in)

    DIO

    1 x 8-bit DIO

    SD

    1 x uSD card

    CANBus

    2 x CAN bus 2.0b on Industrial CPU sku

    I2C

    1 x I2C
    1 x PWM

    监视定时器

    看门狗定时器

    System Reset, Programmable via Software from 1 to 255 Seconds

    电源

    类型

    Wide Range 9~36VDC

    端口

    2-pole terminal block (default)
    Co-lay 4-pin vertical power connector

    耗能

    TBD

    电池

    CR2032 Coin Cell

    支持操作系统

    Linux

    Linux Yocto 3.0 (default)

    软件

    Android 10

    环境指标

    温度

    Operating: -5 to 65°C, -30 to 80 °C
    Storage: -40 to 85°C

    湿度

    Operating: 5 to 90% RH
    Storage: 5 to 90% RH

    MTBF

    TBD

    机械结构

    尺寸

    3.5" SBC Form Factor
    146mm (5.75") x 102mm (4.02")

    高度

    PCB: TBD
    Top Side: TBD
    Bottom Side: TBD

    安规认证

    认证

    CE, FCC, RoHS

    装箱单

    装箱单

    1 M8MP553 board
    1 Terminal block for RS485 (COM3) 342-361021-000G
    1 Heatsink (Height: 21mm) A71-008168-000G

    订购资讯

    • 型号                                                                               料号                                                                    描述
    • M8MP553-BCC-41QDC                                                 770-8MP5531-000G                                          Quad Core Processor, 4 GB Memory Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Power 9~36VDC, fanless design, -5 to 65°C
    • M8MP553-BCC-21DLC                                                  770-8MP5531-100G                                          Dual Core Processor, 2 GB Memory Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Power 9~36VDC, fanless design, -5 to 65°C
    • M8MP553-ECC-41QDI                                                  770-8MP5531-200G                                          Quad Core Processor, 4 GB Memory Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Power 9~36VDC, fanless design, -30 to 80°C
    • M8MP553-ECC-21DLI                                                   770-8MP5531-300G                                          Dual Core Processor, 2 GB Memory Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Power 9~36VDC, fanless design, -30 to 80°C

    •

    选购品

    • 品名                                                                               料号                                                                    描述
    • 2 pole terminal to DC jack cable                                   A81-004013-000G
    • Power adapter                                                               671-106012-000G                                              60W, 12V, DC Jack
    • USB 2.0 cable                                                                A81-001032-016G                                               Length: 200mm
    • COM port cable                                                            A81-009595-016G                                               Length: 250mm, COM1/4
    • Audio                                                                            A81-022031-016G                                               Length: 300mm
    • Heat spreader                                                               TBD                                                                      Height: 11mm
